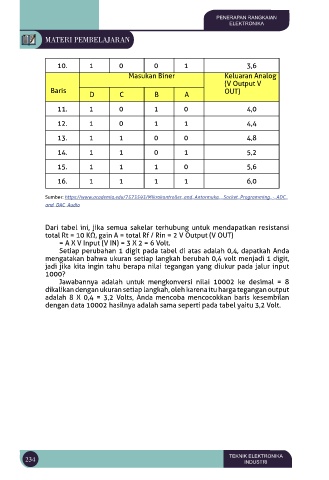

PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

10. 1 0 0 1 3,6
Masukan Biner Keluaran Analog
(V Output V
Baris OUT)
D C B A
11. 1 0 1 0 4,0

12. 1 0 1 1 4,4

13. 1 1 0 0 4,8
14. 1 1 0 1 5,2

15. 1 1 1 0 5,6
16. 1 1 1 1 6,0

Sumber: https://www.academia.edu/7573593/Mikrokontroller_and_Antarmuka__Socket_Programming_-_ADC_
and_DAC_Audio

Dari tabel ini, jika semua sakelar terhubung untuk mendapatkan resistansi
total Rt = 10 KΩ, gain A = total Rf / Rin = 2 V Output (V OUT)
= A X V Input (V IN) = 3 X 2 = 6 Volt.
Setiap perubahan 1 digit pada tabel di atas adalah 0,4, dapatkah Anda
mengatakan bahwa ukuran setiap langkah berubah 0,4 volt menjadi 1 digit,
jadi jika kita ingin tahu berapa nilai tegangan yang diukur pada jalur input
1000?
Jawabannya adalah untuk mengkonversi nilai 10002 ke desimal = 8
dikalikan dengan ukuran setiap langkah, oleh karena itu harga tegangan output
adalah 8 X 0,4 = 3,2 Volts, Anda mencoba mencocokkan baris kesembilan
dengan data 10002 hasilnya adalah sama seperti pada tabel yaitu 3,2 Volt.
