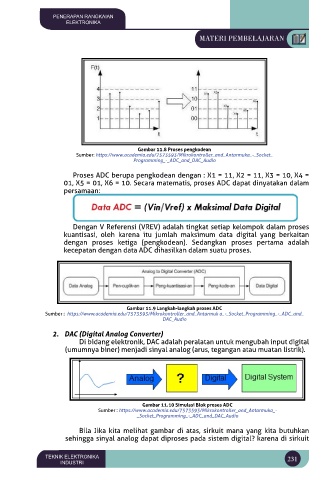

PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Gambar 11.8 Proses pengkodean
Sumber: https://www.academia.edu/7573593/Mikrokontroller_and_Antarmuka_-_Socket_
Programming_-_ADC_and_DAC_Audio
Proses ADC berupa pengkodean dengan : X1 = 11, X2 = 11, X3 = 10, X4 =
01, X5 = 01, X6 = 10. Secara matematis, proses ADC dapat dinyatakan dalam
persamaan:

Dengan V Referensi (VREV) adalah tingkat setiap kelompok dalam proses
kuantisasi, oleh karena itu jumlah maksimum data digital yang berkaitan
dengan proses ketiga (pengkodean). Sedangkan proses pertama adalah
kecepatan dengan data ADC dihasilkan dalam suatu proses.

Gambar 11.9 Langkah-langkah proses ADC
Sumber : https://www.academia.edu/7573593/Mikrokontroller_and_Antarmuk a_-_Socket_Programming_-_ADC_and_
DAC_Audio
2. DAC (Digital Analog Converter)
Di bidang elektronik, DAC adalah peralatan untuk mengubah input digital
(umumnya biner) menjadi sinyal analog (arus, tegangan atau muatan listrik).

Gambar 11.10 Simulasi Blok proses ADC
Sumber : https://www.academia.edu/7573593/Mikrokontroller_and_Antarmuka_-
_Socket_Programming_-_ADC_and_DAC_Audio

Bila Jika kita melihat gambar di atas, sirkuit mana yang kita butuhkan
sehingga sinyal analog dapat diproses pada sistem digital? karena di sirkuit
