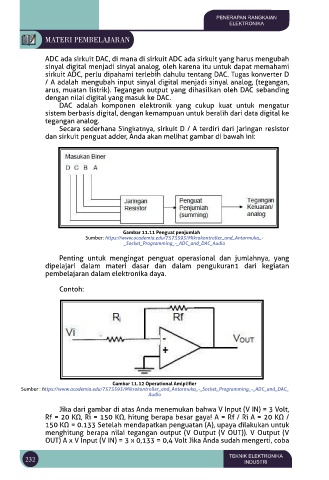

PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

ADC ada sirkuit DAC, di mana di sirkuit ADC ada sirkuit yang harus mengubah
sinyal digital menjadi sinyal analog, oleh karena itu untuk dapat memahami
sirkuit ADC, perlu dipahami terlebih dahulu tentang DAC. Tugas konverter D
/ A adalah mengubah input sinyal digital menjadi sinyal analog, (tegangan,
arus, muatan listrik). Tegangan output yang dihasilkan oleh DAC sebanding
dengan nilai digital yang masuk ke DAC.
DAC adalah komponen elektronik yang cukup kuat untuk mengatur
sistem berbasis digital, dengan kemampuan untuk beralih dari data digital ke
tegangan analog.
Secara sederhana Singkatnya, sirkuit D / A terdiri dari jaringan resistor
dan sirkuit penguat adder, Anda akan melihat gambar di bawah ini:

Gambar 11.11 Penguat penjumlah
Sumber: https://www.academia.edu/7573593/Mikrokontroller_and_Antarmuka_-
_Socket_Programming_-_ADC_and_DAC_Audio
Penting untuk mengingat penguat operasional dan jumlahnya, yang
dipelajari dalam materi dasar dan dalam pengukuran1 dari kegiatan
pembelajaran dalam elektronika daya.
Contoh:

Gambar 11.12 Operational Amlplifier
Sumber : https://www.academia.edu/7573593/Mikrokontroller_and_Antarmuka_-_Socket_Programming_-_ADC_and_DAC_
Audio

Jika dari gambar di atas Anda menemukan bahwa V Input (V IN) = 3 Volt,
Rf = 20 KΩ, Ri = 150 KΩ, hitung berapa besar gaya! A = Rf / Ri A = 20 KΩ /
150 KΩ = 0.133 Setelah mendapatkan penguatan (A), upaya dilakukan untuk
menghitung berapa nilai tegangan output (V Output (V OUT)). V Output (V
OUT) A x V Input (V IN) = 3 x 0,133 = 0,4 Volt Jika Anda sudah mengerti, coba
