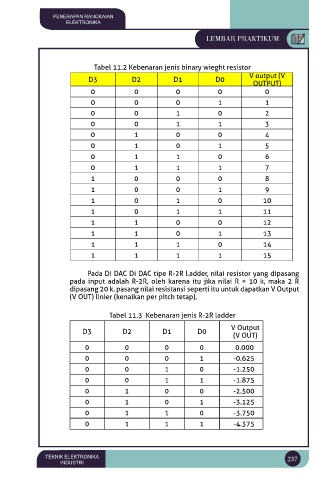

PENERAPAN RANGKAIAN
ELEKTRONIKA

LEMBAR PRAKTIKUM

Tabel 11.2 Kebenaran jenis binary wieght resistor
D3 D2 D1 D0 V output (V
OUTPUT)
0 0 0 0 0
0 0 0 1 1
0 0 1 0 2
0 0 1 1 3
0 1 0 0 4
0 1 0 1 5
0 1 1 0 6
0 1 1 1 7
1 0 0 0 8
1 0 0 1 9
1 0 1 0 10
1 0 1 1 11
1 1 0 0 12
1 1 0 1 13
1 1 1 0 14
1 1 1 1 15

Pada Di DAC Di DAC tipe R-2R Ladder, nilai resistor yang dipasang
pada input adalah R-2R, oleh karena itu jika nilai R = 10 k, maka 2 R
dipasang 20 k. pasang nilai resistansi seperti itu untuk dapatkan V Output
(V OUT) linier (kenaikan per pitch tetap).

Tabel 11.3 Kebenaran jenis R-2R ladder

D3 D2 D1 D0 V Output
(V OUT)
0 0 0 0 0.000
0 0 0 1 -0.625
0 0 1 0 -1.250
0 0 1 1 -1.875
0 1 0 0 -2.500
0 1 0 1 -3.125
0 1 1 0 -3.750
0 1 1 1 -4.375
