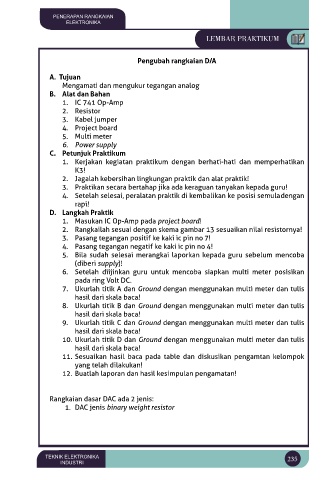

PENERAPAN RANGKAIAN
ELEKTRONIKA

LEMBAR PRAKTIKUM

Pengubah rangkaian D/A

A. Tujuan
Mengamati dan mengukur tegangan analog
B. Alat dan Bahan
1. IC 741 Op-Amp
2. Resistor
3. Kabel jumper
4. Project board
5. Multi meter
6. Power supply
C. Petunjuk Praktikum
1. Kerjakan kegiatan praktikum dengan berhati-hati dan memperhatikan
K3!
2. Jagalah kebersihan lingkungan praktik dan alat praktik!
3. Praktikan secara bertahap jika ada keraguan tanyakan kepada guru!
4. Setelah selesai, peralatan praktik di kembalikan ke posisi semula dengan
rapi!
D. Langkah Praktik
1. Masukan IC Op-Amp pada project board!
2. Rangkailah sesuai dengan skema gambar 13 sesuaikan nilai resistornya!
3. Pasang tegangan positif ke kaki ic pin no 7!
4. Pasang tegangan negatif ke kaki ic pin no 4!
5. Bila sudah selesai merangkai laporkan kepada guru sebelum mencoba
(diberi supply)!
6. Setelah diijinkan guru untuk mencoba siapkan multi meter posisikan
pada ring Volt DC.
7. Ukurlah titik A dan Ground dengan menggunakan multi meter dan tulis
hasil dari skala baca!
8. Ukurlah titik B dan Ground dengan menggunakan multi meter dan tulis
hasil dari skala baca!
9. Ukurlah titik C dan Ground dengan menggunakan multi meter dan tulis
hasil dari skala baca!
10. Ukurlah titik D dan Ground dengan menggunakan multi meter dan tulis
hasil dari skala baca!
11. Sesuaikan hasil baca pada table dan diskusikan pengamtan kelompok
yang telah dilakukan!
12. Buatlah laporan dan hasil kesimpulan pengamatan!

Rangkaian dasar DAC ada 2 jenis:
1. DAC jenis binary weight resistor
