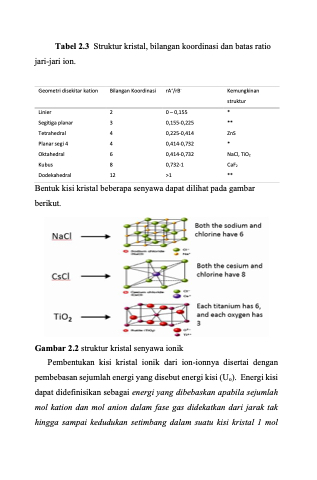

Tabel 2.3 Struktur kristal, bilangan koordinasi dan batas ratio jari-jari ion.
Geometri disekitar kation
Linier
Segitiga planar Tetrahedral Planar segi 4 Oktahedral Kubus Dodekahedral
Bilangan Koordinasi
2 3 4 4 6 8 12
rA+/rB-
0 – 0,155 0,155-0,225 0,225-0,414 0,414-0,732 0,414-0,732 0,732-1
>1
Kemungkinan struktur
*
**
ZnS
*
NaCl, TiO2 CaF2
**
Bentuk kisi kristal beberapa senyawa dapat dilihat pada gambar berikut.
Gambar 2.2 struktur kristal senyawa ionik
Pembentukan kisi kristal ionik dari ion-ionnya disertai dengan
pembebasan sejumlah energi yang disebut energi kisi (Uo). Energi kisi dapat didefinisikan sebagai energi yang dibebaskan apabila sejumlah mol kation dan mol anion dalam fase gas didekatkan dari jarak tak hingga sampai kedudukan setimbang dalam suatu kisi kristal 1 mol
