FAN-PEDIA                                                                                                                                                                                                                                       SHAFT SEALS

                     Published by
            Twin City Fan & Blower
                         ©2017                                                                 TCF.COM

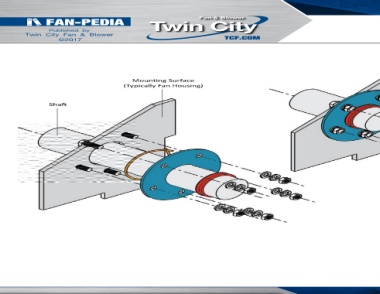

                                                                                                                                                                                                                            V-Ring Type Shaft Seal

                                                        Mounting Surface                                                                                                                                                    Also Known As:
                                                    (Typically Fan Housing)
                                                                                                                                                                                                                            - Axial Shaft Seal
                                                                                                                                                                                                                            - Teflon Shaft Seal / Teflon Style
                     Shaft
                                                                                                                                                                                                                            Mounting Hardware
                                                                                                                                                                                                                            Mounting Studs (bolts welded inside housing),
                                                                                                                                                                                                                            Washers, Nuts






















                                                                                                                                                                                                                                                            Teflon Plate


                                                                                                                                                                                                                                                            Chekseal


                                                                                                                                                                                                                                                            PTFE Joint Sealant
