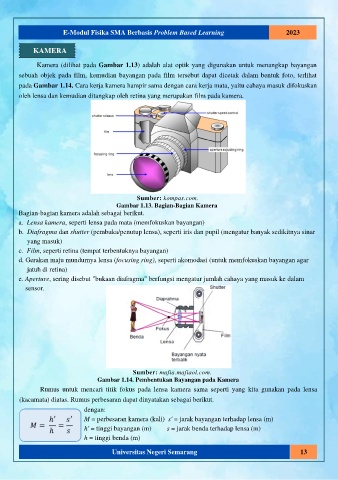

Page 17 - E-MODUL FISIKA BERBASIS PBL MATERI ALAT OPTIK_Neat

E-Modul Fisika SMA Berbasis Problem Based Learning 2023

KAMERA

Kamera (dilihat pada Gambar 1.13) adalah alat optik yang digunakan untuk menangkap bayangan
sebuah objek pada film, kemudian bayangan pada film tersebut dapat dicetak dalam bentuk foto, terlihat

pada Gambar 1.14. Cara kerja kamera hampir sama dengan cara kerja mata, yaitu cahaya masuk difokuskan
oleh lensa dan kemudian ditangkap oleh retina yang merupakan film pada kamera.

Sumber: kompas.com.
Gambar 1.13. Bagian-Bagian Kamera
Bagian-bagian kamera adalah sebagai berikut.
a. Lensa kamera, seperti lensa pada mata (memfokuskan bayangan)
b. Diafragma dan shutter (pembuka/penutup lensa), seperti iris dan pupil (mengatur banyak sedikitnya sinar
yang masuk)
c. Film, seperti retina (tempat terbentuknya bayangan)
d. Gerakan maju mundurnya lensa (focusing ring), seperti akomodasi (untuk memfokuskan bayangan agar
jatuh di retina)
e. Aperture, sering disebut "bukaan diafragma" berfungsi mengatur jumlah cahaya yang masuk ke dalam
sensor.

Sumber: mafia.mafiaol.com.
Gambar 1.14. Pembentukan Bayangan pada Kamera

Rumus untuk mencari titik fokus pada lensa kamera sama seperti yang kita gunakan pada lensa
(kacamata) diatas. Rumus perbesaran dapat dinyatakan sebagai berikut.
dengan:
M = perbesaran kamera (kali) s' = jarak bayangan terhadap lensa (m)
h' = tinggi bayangan (m) s = jarak benda terhadap lensa (m)
h = tinggi benda (m)

Universitas Negeri Semarang 13
