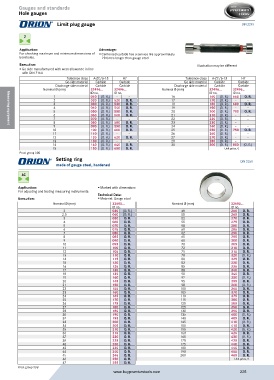

P. 225
Gauges and standards
Hole gauges
Limit plug gauge DIN 2245
Application: Advantage:
For checking maximum and minimum dimensions of Cemented carbide has a service life approximately
boreholes. 20 times longer than gauge steel
Execution: Illustration may be different
Go side manufactured with wear allowance in line
with DIN 7164
Tolerance class A-ZC/6-13 H7 Tolerance class A-ZC/6-13 H7
Go side material Carbide Carbide Go side material Carbide Carbide
Discharge side material Carbide Carbide Discharge side material Carbide Carbide
Nominal Ø (mm) 32496... 32496... Nominal Ø (mm) 32496... 32496...
ID no. ID no. ID no. ID no.
1 010 (O. R.) - - 16 160 (O. R.) 660 O. R.
2 020 (O. R.) 520 O. R. 17 170 (O. R.) - -
3 030 (O. R.) 530 O. R. 18 180 (O. R.) 680 O. R.
4 040 (O. R.) 540 O. R. 19 190 (O. R.) - -
5 050 (O. R.) 550 O. R. 20 200 (O. R.) 700 O. R.
6 060 (O. R.) 560 O. R. 21 210 (O. R.) - -
7 070 (O. R.) - - 22 220 (O. R.) - -
8 080 (O. R.) 580 O. R. 23 230 (O. R.) - -
9 090 (O. R.) 590 O. R. 24 240 (O. R.) - -
Measuring equipment
10 100 (O. R.) 600 O. R. 25 250 (O. R.) 750 O. R.
11 110 (O. R.) - - 26 260 (O. R.) - -
12 120 (O. R.) 620 O. R. 27 270 (O. R.) - -
13 130 (O. R.) - - 28 280 (O. R.) - -
14 140 (O. R.) 640 O. R. 30 300 (O. R.) 800 (O. R.)
15 150 (O. R.) 650 O. R. Unit price, €
Prod. group 3DB
Setting ring DIN 2250
made of gauge steel, hardened
Application: Marked with dimensions
For adjusting and testing measuring instruments.
Technical Data:
Execution: Material: Gauge steel
Hardened Nominal Ø (mm) 32605... Nominal Ø (mm) 32605...
ID no. ID no.
2 030 (O. R.) 48 260 O. R.
2.5 040 (O. R.) 50 265 O. R.
3 050 O. R. 52 270 O. R.
4 060 O. R. 55 275 O. R.
5 070 O. R. 58 280 O. R.
6 075 O. R. 60 285 O. R.
7 080 O. R. 62 290 O. R.
8 085 O. R. 65 295 O. R.
9 090 O. R. 68 300 O. R.
10 095 O. R. 70 305 O. R.
11 100 O. R. 72 310 O. R.
12 105 O. R. 75 315 O. R.
13 110 O. R. 78 320 (O. R.)
14 115 O. R. 80 325 O. R.
15 120 O. R. 82 330 O. R.
16 125 O. R. 85 335 O. R.
17 130 O. R. 88 340 O. R.
18 135 O. R. 90 345 O. R.
19 140 O. R. 92 350 (O. R.)
20 145 O. R. 95 355 O. R.
21 150 O. R. 98 360 (O. R.)
22 155 O. R. 100 365 O. R.
23 160 O. R. 105 370 O. R.
24 165 O. R. 110 375 O. R.
25 170 O. R. 115 380 O. R.
26 175 O. R. 120 385 O. R.
27 180 O. R. 125 390 O. R.
28 185 O. R. 130 395 O. R.
30 190 O. R. 135 400 (O. R.)
32 195 O. R. 140 405 O. R.
33 200 O. R. 145 410 (O. R.)
34 205 O. R. 150 415 O. R.
35 210 O. R. 155 420 (O. R.)
36 215 O. R. 160 425 O. R.
37 220 O. R. 165 430 (O. R.)
38 225 O. R. 170 435 O. R.
40 230 O. R. 175 440 O. R.
42 235 O. R. 180 445 O. R.
44 240 O. R. 190 455 O. R.
45 245 O. R. 200 465 O. R.
46 250 O. R. Unit price, €
47 255 O. R.
Prod. group 3DB
