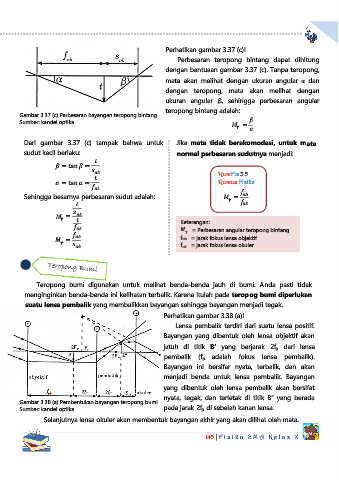

Perhatikan gambar 3.37 (c)!

Perbesaran teropong bintang dapat dihitung

dengan bantuaan gambar 3.37 (c). Tanpa teropong,
mata akan melihat dengan ukuran angular α dan
dengan teropong, mata akan melihat dengan

ukuran angular Ᏸ, sehingga perbesaran angular
teropong bintang adalah:
Gambar 3.37 (c) Perbesaran bayangan teropong bintang
Sumber: kandel optika 4
$
3
5
Dari gambar 3.37 (c) tampak bahwa untuk Jika mata tidak berakomodasi, untuk mata
sudut kecil berlaku: normal perbesaran sudutnya menjadi:

4 tan 4
RumFis 3.5

5 tan 5 Rumus Fisika
%
%
Sehingga besarnya perbesaran sudut adalah: $
3

$
3
Keterangan:
% $ = Perbesaran angular teropong bintang
% 3
$ f ob = jarak fokus lensa objektif
3
f ok = jarak fokus lensa okuler

Teropong bumi digunakan untuk melihat benda-benda jauh di bumi. Anda pasti tidak
menginginkan benda-benda ini kelihatan terbalik. Karena itulah pada teropog bumi diperlukan
suatu lensa pembalik yang membalikkan bayangan sehingga bayangan menjadi tegak.

Perhatikan gambar 3.38 (a)!
Lensa pembalik terdiri dari suatu lensa positif.
Bayangan yang dibentuk oleh lensa objektif akan
jatuh di titik B’ yang berjarak 2f p dari lensa

pembalik (f p adalah fokus lensa pembalik).
Bayangan ini bersifar nyata, terbalik, dan akan
menjadi benda untuk lensa pembalik. Bayangan
yang dibentuk oleh lensa pembalik akan bersifat

nyata, tegak, dan terletak di titik B” yang berada
Gambar 3.38 (a) Pembentukan bayangan teropong bumi
Sumber: kandel optika pada jarak 2f p di sebelah kanan lensa.
Selanjutnya lensa okuler akan membentuk bayangan akhir yang akan dilihat oleh mata.

145 | F i s i k a S M A K e l a s X
