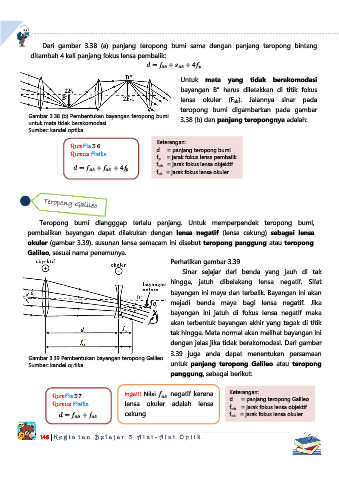

Dari gambar 3.38 (a) panjang teropong bumi sama dengan panjang teropong bintang

ditambah 4 kali panjang fokus lensa pembalik:
4
%
9
Untuk mata yang tidak berakomodasi
bayangan B” harus diletakkan di titik fokus

lensa okuler (F ok). Jalannya sinar pada

teropong bumi digambarkan pada gambar
Gambar 3.38 (b) Pembentukan bayangan teropong bumi
3.38 (b) dan panjang teropongnya adalah:
untuk mata tidak berakomodasi
Sumber: kandel optika

Keterangan:
RumFis 3.6
d = panjang teropong bumi
Rumus Fisika
f p = jarak fokus lensa pembalik
f ob = jarak fokus lensa objektif
4
% 9
f ok = jarak fokus lensa okuler

Teropong bumi diangggap terlalu panjang. Untuk memperpendek teropong bumi,
pembalikan bayangan dapat dilakukan dengan lensa negatif (lensa cekung) sebagai lensa

okuler (gambar 3.39). susunan lensa semacam ini disebut teropong panggung atau teropong

Galileo, sesuai nama penemunya.
Perhatikan gambar 3.39
Sinar sejajar dari benda yang jauh di tak

hingga, jatuh dibelakang lensa negatif. Sifat
bayangan ini maya dan terbalik. Bayangan ini akan

mejadi benda maya bagi lensa negatif. Jika
bayangan ini jatuh di fokus lensa negatif maka
akan terbentuk bayangan akhir yang tegak di titik
tak hingga. Mata normal akan melihat bayangan ini
dengan jelas jika tidak berakomodasi. Dari gambar

3.39 juga anda dapat menentukan persamaan
Gambar 3.39 Pembentukan bayangan teropong Galileo
untuk panjang teropong Galileo atau teropong
Sumber: kandel optika
panggung, sebagai berikut:

RumFis 3.7 Ingat‼ Nilai negatif karena Keterangan:

d = panjang teropong Galileo
Rumus Fisika lensa okuler adalah lensa
f ob = jarak fokus lensa objektif
cekung f ok = jarak fokus lensa okuler

%

4
4
