Pada gambar diatas diperlihatkan dimensi saluran sesuai dengan penjelasan sebagai
                               berikut :
                               D2 = 3 t
                               T  =  Tebal Coran Ukuran standar lainnya  :
                               H = 1,5 D2 s/d 2 D2
                               W1 = 0,5 D2  Untuk bentuk batang
                               W1 = 0,8 D2  Untuk bentuk pelat
                               A = 0,8 D2  Untuk batang
                               A = 0,8 D2  Untuk bentuk plat
                               H2 = 1,5 A
                               R1 = D2
                               H3 = 2.D3

                               D3 = 3 D1

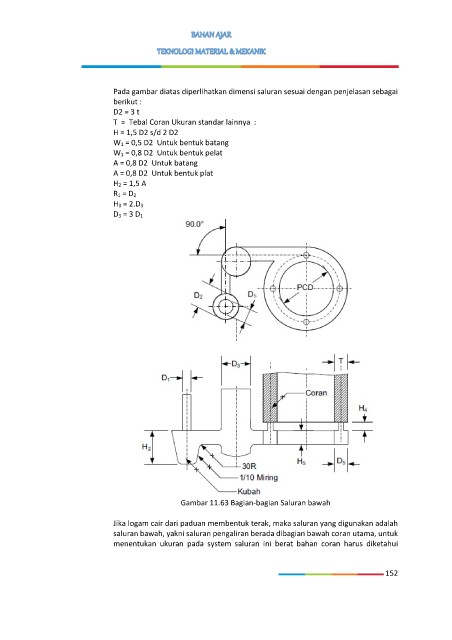

                                                 Gambar 11.63 Bagian-bagian Saluran bawah

                               Jika logam cair dari paduan membentuk terak, maka saluran yang digunakan adalah
                               saluran bawah, yakni saluran pengaliran berada dibagian bawah coran utama, untuk
                               menentukan ukuran pada system saluran ini berat bahan  coran harus diketahui



                                                                                                       152
