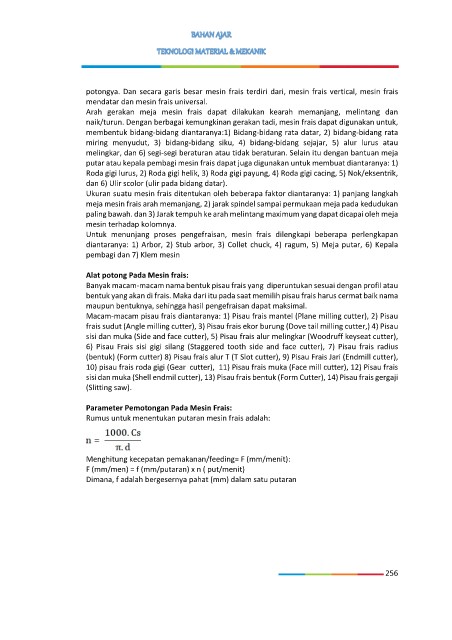

potongya. Dan secara garis besar mesin frais terdiri dari, mesin frais vertical, mesin frais
mendatar dan mesin frais universal.
Arah gerakan meja mesin frais dapat dilakukan kearah memanjang, melintang dan
naik/turun. Dengan berbagai kemungkinan gerakan tadi, mesin frais dapat digunakan untuk,
membentuk bidang-bidang diantaranya:1) Bidang-bidang rata datar, 2) bidang-bidang rata
miring menyudut, 3) bidang-bidang siku, 4) bidang-bidang sejajar, 5) alur lurus atau
melingkar, dan 6) segi-segi beraturan atau tidak beraturan. Selain itu dengan bantuan meja
putar atau kepala pembagi mesin frais dapat juga digunakan untuk membuat diantaranya: 1)
Roda gigi lurus, 2) Roda gigi helik, 3) Roda gigi payung, 4) Roda gigi cacing, 5) Nok/eksentrik,
dan 6) Ulir scolor (ulir pada bidang datar).
Ukuran suatu mesin frais ditentukan oleh beberapa faktor diantaranya: 1) panjang langkah
meja mesin frais arah memanjang, 2) jarak spindel sampai permukaan meja pada kedudukan
paling bawah. dan 3) Jarak tempuh ke arah melintang maximum yang dapat dicapai oleh meja
mesin terhadap kolomnya.
Untuk menunjang proses pengefraisan, mesin frais dilengkapi beberapa perlengkapan
diantaranya: 1) Arbor, 2) Stub arbor, 3) Collet chuck, 4) ragum, 5) Meja putar, 6) Kepala
pembagi dan 7) Klem mesin

Alat potong Pada Mesin frais:
Banyak macam-macam nama bentuk pisau frais yang diperuntukan sesuai dengan profil atau
bentuk yang akan di frais. Maka dari itu pada saat memilih pisau frais harus cermat baik nama
maupun bentuknya, sehingga hasil pengefraisan dapat maksimal.
Macam-macam pisau frais diantaranya: 1) Pisau frais mantel (Plane milling cutter), 2) Pisau
frais sudut (Angle milling cutter), 3) Pisau frais ekor burung (Dove tail milling cutter,) 4) Pisau
sisi dan muka (Side and face cutter), 5) Pisau frais alur melingkar (Woodruff keyseat cutter),
6) Pisau Frais sisi gigi silang (Staggered tooth side and face cutter), 7) Pisau frais radius
(bentuk) (Form cutter) 8) Pisau frais alur T (T Slot cutter), 9) Pisau Frais Jari (Endmill cutter),
10) pisau frais roda gigi (Gear cutter), 11) Pisau frais muka (Face mill cutter), 12) Pisau frais
sisi dan muka (Shell endmil cutter), 13) Pisau frais bentuk (Form Cutter), 14) Pisau frais gergaji
(Slitting saw).

Parameter Pemotongan Pada Mesin Frais:
Rumus untuk menentukan putaran mesin frais adalah:

Menghitung kecepatan pemakanan/feeding= F (mm/menit):
F (mm/men) = f (mm/putaran) x n ( put/menit)
Dimana, f adalah bergesernya pahat (mm) dalam satu putaran
