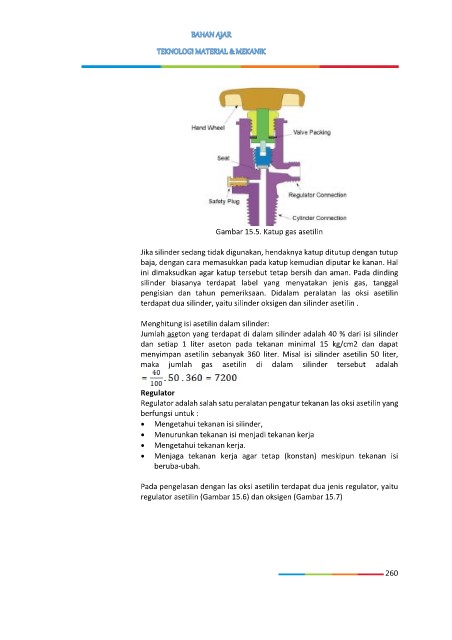

Gambar 15.5. Katup gas asetilin

Jika silinder sedang tidak digunakan, hendaknya katup ditutup dengan tutup
baja, dengan cara memasukkan pada katup kemudian diputar ke kanan. Hal
ini dimaksudkan agar katup tersebut tetap bersih dan aman. Pada dinding
silinder biasanya terdapat label yang menyatakan jenis gas, tanggal
pengisian dan tahun pemeriksaan. Didalam peralatan las oksi asetilin
terdapat dua silinder, yaitu silinder oksigen dan silinder asetilin .

Menghitung isi asetilin dalam silinder:
Jumlah aseton yang terdapat di dalam silinder adalah 40 % dari isi silinder
dan setiap 1 liter aseton pada tekanan minimal 15 kg/cm2 dan dapat
menyimpan asetilin sebanyak 360 liter. Misal isi silinder asetilin 50 liter,
maka jumlah gas asetilin di dalam silinder tersebut adalah

Regulator
Regulator adalah salah satu peralatan pengatur tekanan las oksi asetilin yang
berfungsi untuk :
• Mengetahui tekanan isi silinder,
• Menurunkan tekanan isi menjadi tekanan kerja
• Mengetahui tekanan kerja.
• Menjaga tekanan kerja agar tetap (konstan) meskipun tekanan isi
beruba-ubah.

Pada pengelasan dengan las oksi asetilin terdapat dua jenis regulator, yaitu
regulator asetilin (Gambar 15.6) dan oksigen (Gambar 15.7)

260
