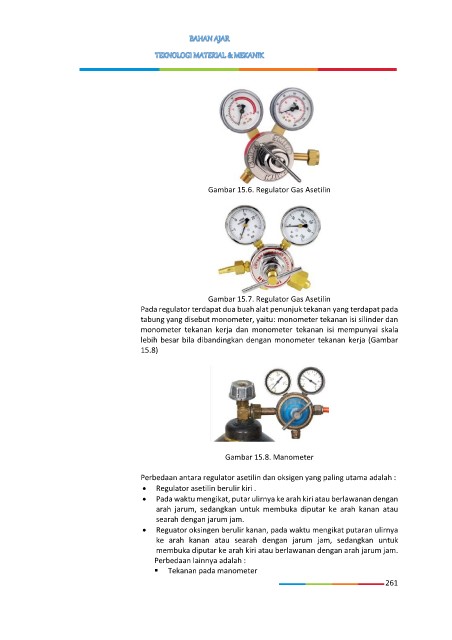

Gambar 15.6. Regulator Gas Asetilin

Gambar 15.7. Regulator Gas Asetilin
Pada regulator terdapat dua buah alat penunjuk tekanan yang terdapat pada
tabung yang disebut monometer, yaitu: monometer tekanan isi silinder dan
monometer tekanan kerja dan monometer tekanan isi mempunyai skala
lebih besar bila dibandingkan dengan monometer tekanan kerja (Gambar
15.8)

Gambar 15.8. Manometer

Perbedaan antara regulator asetilin dan oksigen yang paling utama adalah :
• Regulator asetilin berulir kiri .
• Pada waktu mengikat, putar ulirnya ke arah kiri atau berlawanan dengan
arah jarum, sedangkan untuk membuka diputar ke arah kanan atau
searah dengan jarum jam.
• Reguator oksingen berulir kanan, pada waktu mengikat putaran ulirnya
ke arah kanan atau searah dengan jarum jam, sedangkan untuk
membuka diputar ke arah kiri atau berlawanan dengan arah jarum jam.
Perbedaan lainnya adalah :
 Tekanan pada manometer
