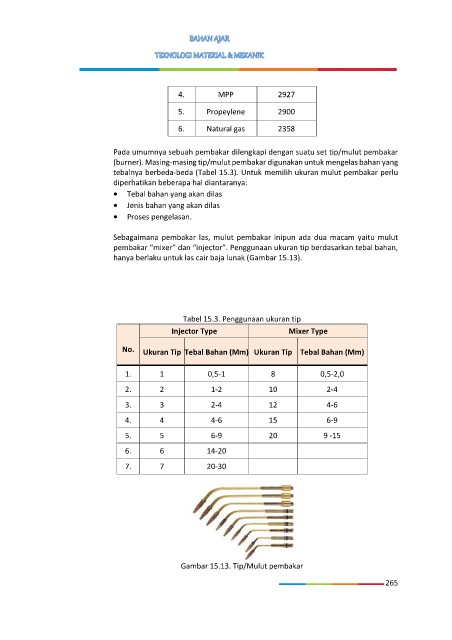

Page 275 - TEKNOLOGI MATERIAL DAN MEKANIK

4. MPP 2927
5. Propeylene 2900

6. Natural gas 2358

Pada umumnya sebuah pembakar dilengkapi dengan suatu set tip/mulut pembakar
(burner). Masing-masing tip/mulut pembakar digunakan untuk mengelas bahan yang
tebalnya berbeda-beda (Tabel 15.3). Untuk memilih ukuran mulut pembakar perlu
diperhatikan beberapa hal diantaranya:
• Tebal bahan yang akan dilas
• Jenis bahan yang akan dilas
• Proses pengelasan.

Sebagaimana pembakar las, mulut pembakar inipun ada dua macam yaitu mulut
pembakar “mixer” dan “injector”. Penggunaan ukuran tip berdasarkan tebal bahan,
hanya berlaku untuk las cair baja lunak (Gambar 15.13).

Tabel 15.3. Penggunaan ukuran tip
Injector Type Mixer Type

No. Ukuran Tip Tebal Bahan (Mm) Ukuran Tip Tebal Bahan (Mm)

1. 1 0,5-1 8 0,5-2,0

2. 2 1-2 10 2-4

3. 3 2-4 12 4-6
4. 4 4-6 15 6-9

5. 5 6-9 20 9 -15
6. 6 14-20

7. 7 20-30

Gambar 15.13. Tip/Mulut pembakar

265
