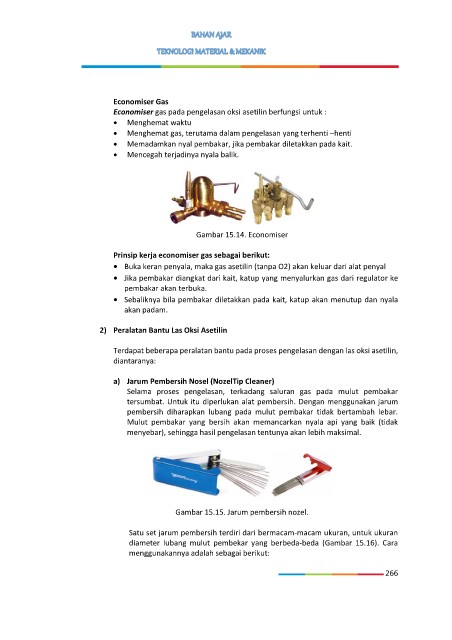

Page 276 - TEKNOLOGI MATERIAL DAN MEKANIK

Economiser Gas
Economiser gas pada pengelasan oksi asetilin berfungsi untuk :
• Menghemat waktu
• Menghemat gas, terutama dalam pengelasan yang terhenti –henti
• Memadamkan nyal pembakar, jika pembakar diletakkan pada kait.
• Mencegah terjadinya nyala balik.

Gambar 15.14. Economiser

Prinsip kerja economiser gas sebagai berikut:
• Buka keran penyala, maka gas asetilin (tanpa O2) akan keluar dari alat penyal
• Jika pembakar diangkat dari kait, katup yang menyalurkan gas dari regulator ke
pembakar akan terbuka.
• Sebaliknya bila pembakar diletakkan pada kait, katup akan menutup dan nyala
akan padam.

2) Peralatan Bantu Las Oksi Asetilin

Terdapat beberapa peralatan bantu pada proses pengelasan dengan las oksi asetilin,
diantaranya:

a) Jarum Pembersih Nosel (NozelTip Cleaner)
Selama proses pengelasan, terkadang saluran gas pada mulut pembakar
tersumbat. Untuk itu diperlukan alat pembersih. Dengan menggunakan jarum
pembersih diharapkan lubang pada mulut pembakar tidak bertambah lebar.
Mulut pembakar yang bersih akan memancarkan nyala api yang baik (tidak
menyebar), sehingga hasil pengelasan tentunya akan lebih maksimal.

Gambar 15.15. Jarum pembersih nozel.

Satu set jarum pembersih terdiri dari bermacam-macam ukuran, untuk ukuran
diameter lubang mulut pembekar yang berbeda-beda (Gambar 15.16). Cara
menggunakannya adalah sebagai berikut:

266
