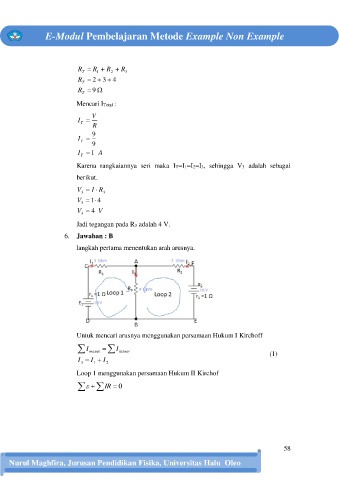

Page 62 - E-MODUL PEMBELAJARAN RANGKAIAN LISTRIK ARUS SEARAH METODE EXAMPLE NON EXAMPLE

E-Modul Pembelajaran Metode Example Non Example

R T  R 1  R 2  R 3

R T  2  3  4
R T  9 

Mencari ITotal :
V
I 
T
R
9
I 
T
9
I  1 A
T
Karena rangkaiannya seri maka IT=I1=I2=I3, sehingga V3 adalah sebagai
berikut.
V  I  R 3
3
V  1 4
3
V  4 V
3
Jadi tegangan pada R3 adalah 4 V.

6. Jawaban : B

langkah pertama menentukan arah arusnya.

Untuk mencari arusnya menggunakan persamaan Hukum I Kirchoff
 I masuk  I

keluar (1)
I  I  I 2
1
3
Loop 1 menggunakan persamaan Hukum II Kirchof

    IR  0

58
