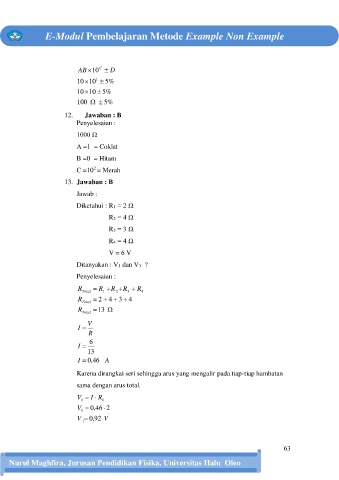

E-Modul Pembelajaran Metode Example Non Example

C
AB  10  D
10 10  5 %
1

10 10  5 %
100   5 %

12. Jawaban : B
Penyelesaian :

1000 Ω
A =1 = Coklat

B =0 = Hitam
2
C =10 = Merah
13. Jawaban : B

Jawab :
Diketahui : R1 = 2 Ω

R2 = 4 Ω
R3 = 3 Ω

R4 = 4 Ω

V = 6 V
Ditanyakan : V1 dan V3 ?

Penyelesaian :
R Total  R 1 R 2 R 3  R 4

R Total  2  4  3  4
R Total 13 

V
I 
R
6
I 
13
I  , 0 46 A

Karena dirangkai seri sehingga arus yang mengalir pada tiap-tiap hambatan

sama dengan arus total.
V  I  R 1
1
V  , 0 46 2 
1
V  , 0 92 V
1

63
