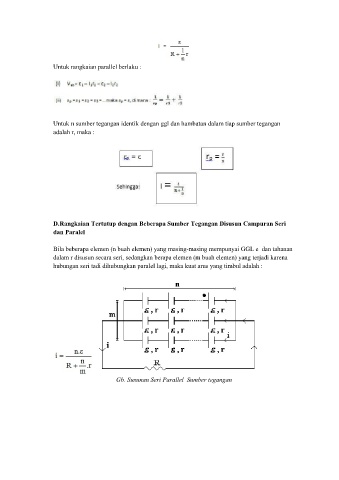

Page 16 - Modul Rangkaian Arus Searah
P. 16
Untuk rangkaian parallel berlaku :
Untuk n sumber tegangan identik dengan ggl dan hambatan dalam tiap sumber tegangan
adalah r, maka :
D.Rangkaian Tertutup dengan Beberapa Sumber Tegangan Disusun Campuran Seri
dan Paralel
Bila beberapa elemen (n buah elemen) yang masing-masing mempunyai GGL e dan tahanan
dalam r disusun secara seri, sedangkan berapa elemen (m buah elemen) yang terjadi karena
hubungan seri tadi dihubungkan paralel lagi, maka kuat arus yang timbul adalah :
Gb. Susunan Seri Parallel Sumber tegangan
