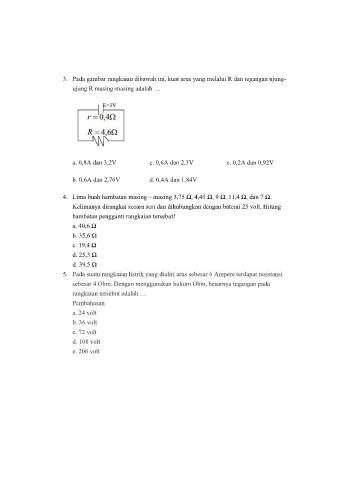

Page 19 - Modul Rangkaian Arus Searah

3. Pada gambar rangkaian dibawah ini, kuat arus yang melalui R dan tegangan ujung-
ujung R masing-masing adalah …

a. 0,8A dan 3,2V c. 0,6A dan 2,3V e. 0,2A dan 0,92V

b. 0,6A dan 2,76V d. 0,4A dan 1,84V

4. Lima buah hambatan masing – masing 3,75 Ω, 4,45 Ω, 9 Ω, 11,4 Ω, dan 7 Ω.
Kelimanya dirangkai secara seri dan dihubungkan dengan baterai 25 volt. Hitung
hambatan pengganti rangkaian tersebut!
a. 40,6 Ω
b. 35,6 Ω
c. 19,4 Ω
d. 25,3 Ω

d. 39,5 Ω
5. Pada suatu rangkaian listrik yang dialiri arus sebesar 6 Ampere terdapat resistansi
sebesar 4 Ohm. Dengan menggunakan hukum Ohm, besarnya tegangan pada
rangkaian tersebut adalah …
Pembahasan
a. 24 volt
b. 36 volt
c. 72 volt
d. 108 volt
e. 206 volt
