ческой обработки, обеспечивающих достаточно большую скорость
ввода.
Первый способ предназначен для ввода информации, посту-
пающей в виде последовательности электрических или оптических

сигналов сразу по нескольким входным каналам. Он осуществляется
посредством управляемого матричного транспаранта – пространст-
венно-временного модулятора света, который формирует изображе-
ние построчно и запоминает информацию до момента считывания.
Различают электрически и оптически управляемые транспаранты
(рис. 11.2).

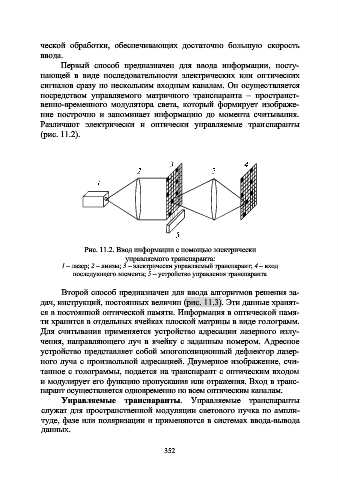

Рис. 11.2. Ввод информации с помощью электрически
управляемого транспаранта:
1 – лазер; 2 – линзы; 3 – электрически управляемый транспарант; 4 – вход
последующего элемента; 5 – устройство управления транспаранта

Второй способ предназначен для ввода алгоритмов решения за-
дач, инструкций, постоянных величин (рис. 11.3). Эти данные хранят-
ся в постоянной оптической памяти. Информация в оптической памя-

ти хранится в отдельных ячейках плоской матрицы в виде голограмм.
Для считывания применяется устройство адресации лазерного излу-
чения, направляющего луч в ячейку с заданным номером. Адресное
устройство представляет собой многопозиционный дефлектор лазер-
ного луча с произвольной адресацией. Двумерное изображение, счи-
танное с голограммы, подается на транспарант с оптическим входом
и модулирует его функцию пропускания или отражения. Вход в транс-
парант осуществляется одновременно по всем оптическим каналам.

Управляемые транспаранты. Управляемые транспаранты
служат для пространственной модуляции светового пучка по ампли-
туде, фазе или поляризации и применяются в системах ввода-вывода
данных.
