По способу управления модуляцией светового пучка различают
электрически и оптически управляемые транспаранты. Оба типа могут
осуществлять дискретную или аналоговую модуляцию светового пуч-

ка. В первом случае транспарант должен обладать нелинейной харак-
теристикой, во втором, наоборот, должен иметь линейную зависимость
оптических свойств элемента от управляющего сигнала. В основе ра-
боты управляемых транспарантов могут лежать различные физические
явления: электрооптические, акустооптические, магнитооптические.

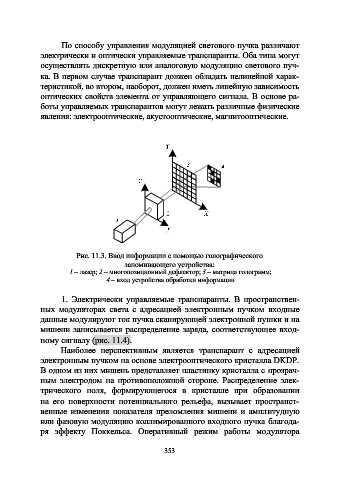

Рис. 11.3. Ввод информации с помощью голографического
запоминающего устройства:
1 – лазер; 2 – многопозиционный дефлектор; 3 – матрица голограмм;
4 – вход устройства обработки информации

1. Электрически управляемые транспаранты. В пространствен-
ных модуляторах света с адресацией электронным пучком входные
данные модулируют ток пучка сканирующей электронной пушки и на
мишени записывается распределение заряда, соответствующее вход-

ному сигналу (рис. 11.4).
Наиболее перспективным является транспарант с адресацией
электронным пучком на основе электрооптического кристалла DKDP.
В одном из них мишень представляет пластинку кристалла с прозрач-
ным электродом на противоположной стороне. Распределение элек-

трического поля, формирующегося в кристалле при образовании
на его поверхности потенциального рельефа, вызывает пространст-
венные изменения показателя преломления мишени и амплитудную
или фазовую модуляцию коллимированного входного пучка благода-

ря эффекту Поккельса. Оперативный режим работы модулятора

353
