– гибридные ИМС – интегральные микросхемы, содержащие
кроме элементов компоненты и (или) кристаллы;
– прочие ИМС (пленочные, вакуумные, керамические и т. п.).

Принадлежность конкретной микросхемы к соответствующей
группе отражает первая цифра условных обозначений ИМС:
– 1, 5, 6, 7 – полупроводниковые;
– 2, 4, 8 – гибридные;
– 3 – прочие.

Классификационным признаком деления ИМС на подгруппы
и виды является характер выполняемых ими функций в радиоэлек-
тронной аппаратуре (например, подгруппы: генераторы, усилители,
коммутаторы и ключи, преобразователи; виды: коммутаторы тока,

напряжения и т. п.).

3.2. ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ

Логический элемент является простейшим устройством ЭВМ,
выполняющим одну определённую логическую операцию над вход-
ными сигналами согласно правилам алгебры логики [8].
Инвертор – схема, реализующая логическую функцию отрица-

ния НЕ или инверсии входного сигнала. Если на входе такой схемы 0,
то на выходе 1, и наоборот. Таблица истинности элемента НЕ и ус-
ловное графическое обозначение на электрических схемах приведены
на рис. 3.2.

A A
A A

а б

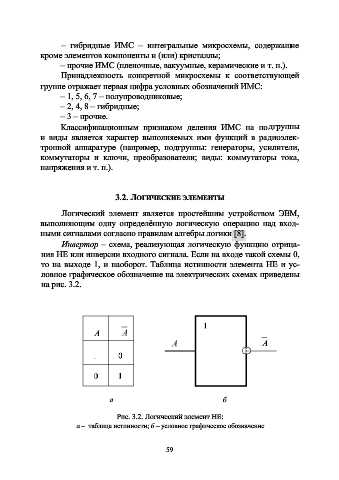

Рис. 3.2. Логический элемент НЕ:
а – таблица истинности; б – условное графическое обозначение

59
