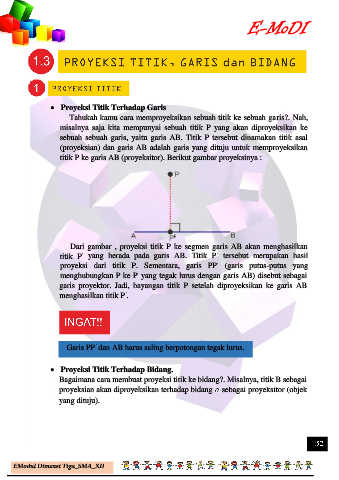

Page 34 - rancangan kedua emodi

E-MoDI

 Proyeksi Titik Terhadap Garis

Tahukah kamu cara memproyeksikan sebuah titik ke sebuah garis?. Nah,
misalnya saja kita mempunyai sebuah titik P yang akan diproyeksikan ke
sebuah sebuah garis, yaitu garis AB. Titik P tersebut dinamakan titik asal
(proyeksian) dan garis AB adalah garis yang dituju untuk memproyeksikan
titik P ke garis AB (proyeksitor). Berikut gambar proyeksinya :

Dari gambar , proyeksi titik P ke segmen garis AB akan menghasilkan
’
’
titik P yang berada pada garis AB. Titik P tersebut merupakan hasil
’
proyeksi dari titik P. Sementara, garis PP (garis putus-putus yang
’
menghubungkan P ke P yang tegak lurus dengan garis AB) disebut sebagai
garis proyektor. Jadi, bayangan titik P setelah diproyeksikan ke garis AB
’
menghasilkan titik P .

’
Garis PP dan AB harus saling berpotongan tegak lurus.

 Proyeksi Titik Terhadap Bidang.
Bagaimana cara membuat proyeksi titik ke bidang?. Misalnya, titik B sebagai
proyeksian akan diproyeksikan terhadap bidang sebagai proyeksitor (objek

yang dituju).
