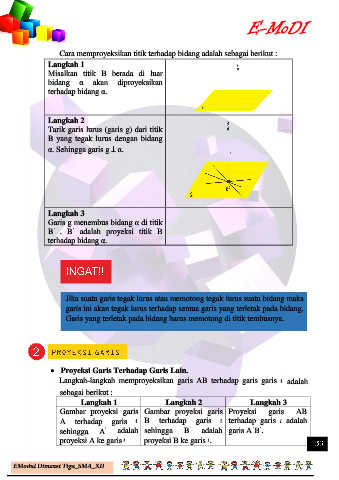

Cara memproyeksikan titik terhadap bidang adalah sebagai berikut :
Langkah 1
Misalkan titik B berada di luar
bidang α akan diproyeksikan
terhadap bidang α.

Langkah 2
Tarik garis lurus (garis g) dari titik
B yang tegak lurus dengan bidang

α. Sehingga garis g ꓕ α.

Langkah 3
Garis g menembus bidang α di titik
’
’
B . B adalah proyeksi titik B
terhadap bidang α.

Jika suatu garis tegak lurus atau memotong tegak lurus suatu bidang maka

garis ini akan tegak lurus terhadap semua garis yang terletak pada bidang.
Garis yang terletak pada bidang harus memotong di titik tembusnya.

 Proyeksi Garis Terhadap Garis Lain.
Langkah-langkah memproyeksikan garis AB terhadap garis garis adalah

sebagai berikut :
Langkah 1 Langkah 2 Langkah 3
Gambar proyeksi garis Gambar proyeksi garis Proyeksi garis AB
A terhadap garis B terhadap garis terhadap garis adalah
’
’
’
sehingga A adalah sehingga B adalah garis A B .
’
proyeksi A ke garis proyeksi B ke garis .
