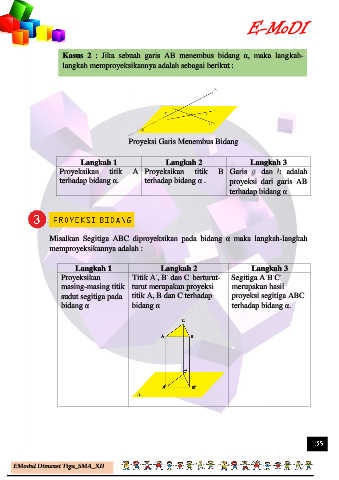

Kasus 2 : Jika sebuah garis AB menembus bidang α, maka langkah-
langkah memproyeksikannya adalah sebagai berikut :
Proyeksi Garis Menembus Bidang
Langkah 1 Langkah 2 Langkah 3
Proyeksikan titik A Proyeksikan titik B Garis dan adalah
terhadap bidang α. terhadap bidang α . proyeksi dari garis AB
terhadap bidang α
Misalkan Segitiga ABC diproyeksikan pada bidang α maka langkah-langkah
memproyeksikannya adalah :
Langkah 1 Langkah 2 Langkah 3
’
’
’
’
Proyeksikan Titik A , B dan C berturut- Segitiga A B C
’
’
masing-masing titik turut merupakan proyeksi merupakan hasil
sudut segitiga pada titik A, B dan C terhadap proyeksi segitiga ABC
bidang α bidang α terhadap bidang α.
