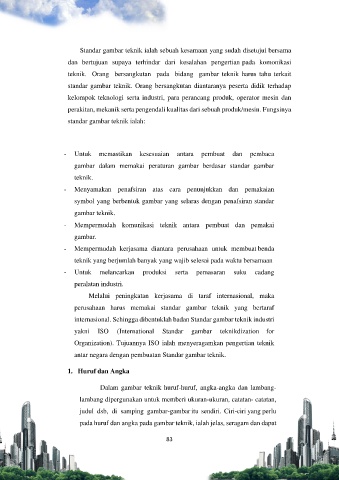

Standar gambar teknik ialah sebuah kesamaan yang sudah disetujui bersama

dan bertujuan supaya terhindar dari kesalahan pengertian pada komonikasi
teknik. Orang bersangkutan pada bidang gambar teknik harus tahu terkait

standar gambar teknik. Orang bersangkutan diantaranya peserta didik terhadap
kelompok teknologi serta industri, para perancang produk, operator mesin dan

perakitan, mekanik serta pengendali kualitas dari sebuah produk/mesin. Fungsinya

standar gambar teknik ialah:

- Untuk memastikan kesesuaian antara pembuat dan pembaca

gambar dalam memakai peraturan gambar berdasar standar gambar
teknik.

- Menyamakan penafsiran atas cara penunjukkan dan pemakaian
symbol yang berbentuk gambar yang selaras dengan penafsiran standar

gambar teknik.
- Mempermudah komunikasi teknik antara pembuat dan pemakai

gambar.

- Mempermudah kerjasama diantara perusahaan untuk membuat benda
teknik yang berjumlah banyak yang wajib selesai pada waktu bersamaan

- Untuk melancarkan produksi serta pemasaran suku cadang
peralatan industri.

Melalui peningkatan kerjasama di taraf internasional, maka
perusahaan harus memakai standar gambar teknik yang bertaraf

internasional. Sehingga dibentuklah badan Standar gambar teknik industri

yakni ISO (International Standar gambar teknikdization for
Organization). Tujuannya ISO ialah menyeragamkan pengertian teknik

antar negara dengan pembuatan Standar gambar teknik.

1. Huruf dan Angka

Dalam gambar teknik huruf-huruf, angka-angka dan lambang-

lambang dipergunakan untuk memberi ukuran-ukuran, catatan- catatan,
judul dsb, di samping gambar-gambar itu sendiri. Ciri-ciri yang perlu

pada huruf dan angka pada gambar teknik, ialah jelas, seragam dan dapat
