Berikut contoh penulisan huruf dan angka.

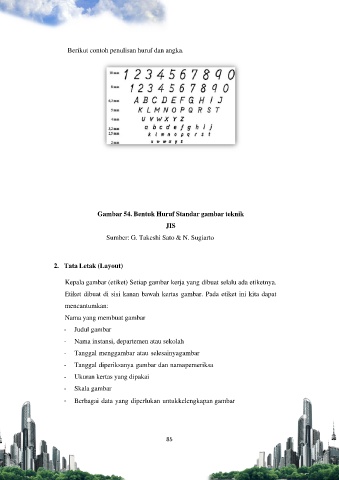

Gambar 54. Bentuk Huruf Standar gambar teknik
JIS
Sumber: G. Takeshi Sato & N. Sugiarto
2. Tata Letak (Layout)
Kepala gambar (etiket) Setiap gambar kerja yang dibuat selalu ada etiketnya.
Etiket dibuat di sisi kanan bawah kertas gambar. Pada etiket ini kita dapat
mencantumkan:
Nama yang membuat gambar
- Judul gambar
- Nama instansi, departemen atau sekolah
- Tanggal menggambar atau selesainyagambar
- Tanggal diperiksanya gambar dan namapemeriksa
- Ukuran kertas yang dipakai
- Skala gambar
- Berbagai data yang diperlukan untukkelengkapan gambar
