H. D.Menggambar Bidang

1. Menggambar Garis
a. Menggambar garis Tegak Lurus

- Posisikan sisi miring segitiga 45・ -45・ sehingga berimpitan pada garisyang

sudah ada dan bagian bawah ditahan segitiga lain.
- Putar segitiga 45・ - 45・ mencapai 90・ (lihatanak panah B) jadi sisi miringnya

menjadi tegak lurus garis l. Geser segitiganya (lihat anakpanah b) jika

diperlukan.
- Tariklah garis m.

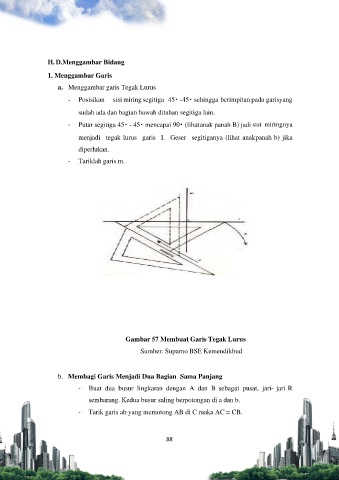

Gambar 57 Membuat Garis Tegak Lurus
Sumber: Suparno BSE Kemendikbud

b. Membagi Garis Menjadi Dua Bagian Sama Panjang
- Buat dua busur lingkaran dengan A dan B sebagai pusat, jari- jari R

sembarang. Kedua busur saling berpotongan di a dan b.
- Tarik garis ab yang memotong AB di C maka AC = CB.
