157

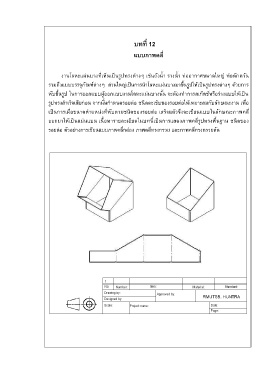

บทที่ 12
แบบภาพคลี่
งานโลหะแผ่นบางที่เห็นเป็นรูปทรงต่างๆ เช่นถังน ้า รางน ้า ท่ออากาศขนาดใหญ่ ท่อดักควัน
รวมถึงแบบบรรจุภัณฑ์ต่างๆ ส่วนใหญ่เป็นการน าโลหะแผ่นบางมาขึ้นรูปให้เป็นรูปทรงต่างๆ ด้วยการ
พับขึ้นรูป ในการออกแบบผู้ออกแบบงานโลหะแผ่นบางนั้น จะต้องท าการสเก๊ตช์หรือร่างแบบให้เป็น
รูปทรงส าเร็จเสียก่อน จากนั้นก าหนดรอยต่อ ชนิดตะเข็บของรอยต่อให้เหมาะสมกับลักษณะงาน เพื่อ
เป็นการเผื่อขนาดต าแหน่งที่พับตามชนิดของรอยต่อ เสร็จแล้วจึงจะเขียนแบบในลักษณะภาพคลี่
ออกมาให้เป็นแผ่นแบน เนื้อหารายละเอียดในบทนี้เป็นการแสดงภาพคลี่รูปทรงพื้นฐาน ชนิดของ
รอยต่อ ตัวอย่างการเขียนแบบภาพคลี่กล่อง ภาพคลี่ทรงกรวย และภาพคลี่ทรงกรวยตัด
