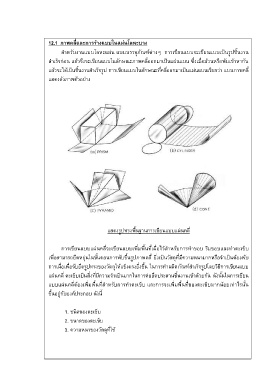

12.1 ภาพคลี่และการร่างแบบในแผ่นโลหะบาง
ส าหรับงานแบบโลหะแผ่น แบบบรรจุภัณฑ์ต่างๆ การเขียนแบบจะเขียนแบบเป็นรูปชิ้นงาน
ส าเร็จก่อน แล้วจึงจะเขียนแบบในลักษณะภาพคลี่ออกมาเป็นแผ่นแบน ซึ่งเมื่อม้วนหรือพับเข้าหากัน
แล้วจะได้เป็นชิ้นงานส าเร็จรูป การเขียนแบบในลักษณะที่คลี่ออกมาเป็นแผ่นแบนเรียกว่า แบบภาพคลี่
แสดงดังภาพตัวอย่าง
แสดงรูปทรงพื้นฐานการเขียนแบบแผ่นคลี่
การเขียนแบบแผ่นคลี่จะเขียนแบบเพิ่มพื้นที่เผื่อไว้ส าหรับการท าขอบ ริมขอบและท าตะเข็บ
เพื่อสามารถยืดหยุ่นในขั้นตอนการพับขึ้นรูปภาพคลี่ ยิ่งเป็นวัสดุที่มีความหนามากหรือจ าเป็นต้องพับ
การเผื่อเพื่อจับยึดรูปทรงของวัตถุให้แข็งแรงยิ่งขึ้น ในการท าผลิตภัณฑ์ส าเร็จรูปโดยวิธีการเขียนแบบ
แผ่นคลี่ ตะเข็บเป็นสิ่งที่มีความจ าเป็นมากในการต่อยึดประสานชิ้นงานเข้าด้วยกัน ดังนั้นในการเขียน
แบบแผ่นคลี่ต้องเพิ่มพื้นที่ส าหรับการท าตะเข็บ และการจะเพิ่มพื้นที่ของตะเข็บมากน้อยเท่าไรนั้น
ขึ้นอยู่กับองค์ประกอบ ดังนี้
1. ชนิดของตะเข็บ
2. ขนาดของตะเข็บ
3. ความหนาของวัสดุที่ใช้
