180

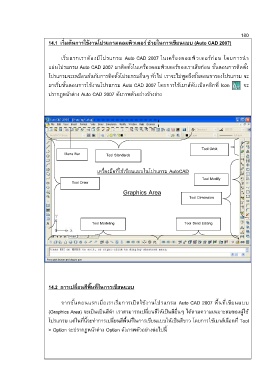

14.1 เริ่มต้นการใช้งานโปรแกรมคอมพิวเตอร์ ช่วยในการเขียนแบบ (Auto CAD 2007)

เริ่มแรกเราต้องมีโปรแกรม Auto CAD 2007 ในเครื่องคอมพิวเตอร์ก่อน โดยการน า
แผ่นโปรแกรม Auto CAD 2007 มาติดตั้งในเครื่องคอมพิวเตอร์ของเราเสียก่อน ขั้นตอนการติดตั้ง

โปรแกรมจะเหมือนกันกับการติดตั้งโปรแกรมอื่นๆ ทั่วไป เราจะไม่พูดถึงขั้นตอนการลงโปรแกรม จะ
มาเริ่มขั้นตอนการใช้งานโปรแกรม Auto CAD 2007 โดยการใช้เมาส์ดับเบิลคลิกที่ Icon จะ

ปรากฏหน้าต่าง Auto CAD 2007 ดังภาพตัวอย่างข้างล่าง

Tool Orbit
Menu Bar Tool Standards

เครื่องมือที่ใช้เขียนแบบในโปรแกรม AutoCAD
Tool Modify
Tool Draw
Graphics Area
Tool Dimension

Tool Modeling Tool Solid Editing

14.2 การเปลี่ยนสีพื้นที่ในการเขียนแบบ

จากขั้นตอนแรกเมื่อเราเริ่มการเปิดใช้งานโปรแกรม Auto CAD 2007 พื้นที่เขียนแบบ
(Graphics Area) จะเป็นเป็นสีด า เราสามารถเปลี่ยนสีให้เป็นสีอื่นๆ ได้ตามความเหมาะสมของผู้ใช้

โปรแกรม แต่ในที่นี้จะท าการเปลี่ยนสีพื้นที่ในการเขียนแบบให้เป็นสีขาว โดยการใช้เมาส์เลือกที่ Tool
> Option จะปรากฏหน้าต่าง Option ดังภาพตัวอย่างต่อไปนี้
