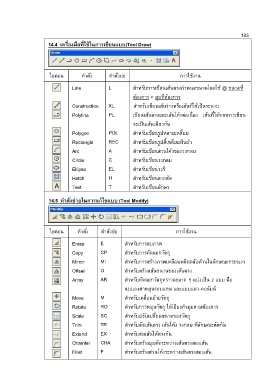

183

14.4 เครื่องมือที่ใช้ในการเขียนแบบ(Tool Draw)

ไอคอน ค าสั่ง ค าสั่งย่อ การใช้งาน

Line L ส าหรับการเขียนเส้นตรงก าหนดขนาดโดยใช้ @ ขนาดที่
ต้องการ < มุมที่ต้องการ

Construction XL ส าหรับเขียนเส้นร่างหรือเส้นที่ใช้เป็นระนาบ
Polyline PL เขียนเส้นตรงและเส้นโค้งต่อเนื่อง เส้นที่ได้จากการเขียน

จะเป็นเส้นเดียวกัน
Polygon POL ส าหรับเขียนรูปหลายเหลี่ยม

Rectangle REC ส าหรับเขียนรูปสี้เหลี่ยมผืนผ้า
Arc A ส าหรับเขียนส่วนโค้งของวงกลม
C
Circle ส าหรับเขียนวงกลม
Ellipse EL ส าหรับเขียนวงรี
Hatch H ส าหรับเขียนลายตัด

Text T ส าหรับเขียนอักษร

14.5 ค าสั่งช่วยในการแก้ไขแบบ (Tool Modify)

(Tool Draw)

ไอคอน ค าสั่ง ค าสั่งย่อ การใช้งาน

Erase E ส าหรับการลบภาพ
Copy CP ส าหรับการคัดลอกวัตถุ

Mirror MI ส าหรับการสร้างภาพเหมือนพลิกกลับด้านในลักษณะกระจเงา
Offset O ส าหรับสร้างเส้นขนานของเส้นตรง

Array AR ส าหรับคัดลอกวัตถุคราวละมาก ๆ แบ่งเป็น 2 แบบ คือ
แบบองศาหมุนรอบแกน และแบบแถว-คอลัมน์

Move M ส าหรับเคลื่อนย้ายวัตถุ
Rotate RO ส าหรับการหมุนวัตถุ ให้เอียงท ามุมตามต้องการ
SC
Scale ส าหรับปรับเปลี่ยนขนาดของวัตถุ
Trim TR ส าหรับตัดเส้นตรง เส้นโค้ง วงกลม ที่ลักษณะตัดกัน
Extend EX ส าหรับต่อเส้นให้ตรงกัน

Chamfer CHA ส าหรับสร้างมุมตัดระหว่างเส้นตรงสองเส้น
Fillet F ส าหรับสร้างส่วนโค้งระหว่างเส้นตรงสองเส้น
