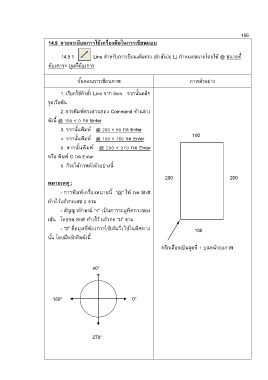

14.9 ลายละเอียดการใช้เครื่องมือในการเขียนแบบ
14.9.1 Line ส าหรับการเขียนเส้นตรง (ค าสั่งย่อ L) ก าหนดขนาดโดยใช้ @ ขนาดที่

ต้องการ< มุมที่ต้องการ

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. เรียกใช้ค าสั่ง Line จาก Icon จากนั้นคลิก

จุดเริ่มต้น

2. การพิมพ์ตรงส่วนของ Command ด้านล่าง
ดังนี้ @ 100 < 0 กด Enter

3. จากนั้นพิมพ์ @ 200 < 90 กด Enter 100

4. จากนั้นพิมพ์ @ 100 < 180 กด Enter
5. จากนั้นพิมพ์ @ 200 < 270 กด Enter
หรือ พิมพ์ C กด Enter

6. ก็จะได้ภาพดังตัวอย่างนี้
200 200

หมายเหตุ :
- การพิมพ์เครื่องหมายนี้ “@” ให้ กด Shift

ค้างไว้แล้วกดเลข 2 ตาม
- สัญญาลักษณ์ “<” เป็นการระบุทิศทางของ

เส้น โดยกด Shift ค้างไว้ แล้วกด “ม” ตาม
- “0” คือมุมที่ต้องการใช้เส้นวิ่งไปในทิศทาง 100

นั้น โดยมีหลักคิดดังนี้
คลิกเลือกเป็นจุดที่ 1 บนหน้าจอภาพ

90°

180° 0°

270°
