190

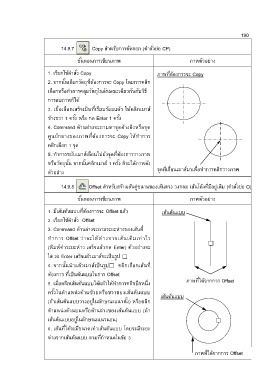

14.9.7 Copy ส าหรับการคัดลอก (ค าสั่งย่อ CP)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. เรียกใช้ค าสั่ง Copy ภาพที่ต้องการจะ Copy

2. จากนั้นเลือกวัตถุที่ต้องการจะ Copy โดยการคลิก
เลือกหรือท าการคลุมวัตถุในลักษณะเดียวกันกับวิธี

การลบภาพก็ได้

3. เมื่อเลือกเสร็จเป็นที่เรียบร้อยแล้ว ให้คลิกเมาส์

ข้างขวา 1 ครั้ง หรือ กด Enter 1 ครั้ง

4. Command ด้านล่างจะถามหาจุดอ้างอิงหรือจุด

ศูนย์กลางของภาพที่ต้องการจะ Copy ให้ท าการ

คลิกเลือก 1 จุด

5. ท าการขยับเมาส์เลือนไปยังจุดที่ต้องการวางภาพ

หรือวัตถุนั้น จากนั้นคลิกเมาส์ 1 ครั้ง ก็จะได้ภาพดัง

ตัวอย่าง จุดที่เลื่อนเมาส์มาเพื่อท าการคลิกวางภาพ

14.9.8 Offset ส าหรับสร้างเส้นคู่ขนานของเส้นตรง วงกลม เส้นโค้งที่มีอยู่เดิม (ค าสั่งย่อ O)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. มีเส้นต้นแบบที่ต้องการจะ Offset แล้ว เส้นต้นแบบ

2. เรียกใช้ค าสั่ง Offset
3. Command ด้านล่างจะถามระยะห่างของเส้นที่

ท าการ Offset ว่าจะให้ห่างจากเส้นเดิมเท่าไร
(พิมพ์ค่าระยะห่าง เสร็จแล้วกด Enter) ตัวอย่างจะ

ใส่ 20 Enter เสร็จแล้วเมาส์จะเป็นรูป

4. จากนั้นน าแล้วเมาส์เป็นรูป คลิกเลือกเส้นที่

ต้องการ ที่เป็นต้นแบบในการ Offset

5. เมื่อคลิกเส้นต้นแบบได้แล้วให้ท าการคลิกอีกหนึ่ง ภาพที่ได้จากการ Offset

ครั้งในต าแหน่งด้านซ้ายหรือขวาของเส้นต้นแบบ เส้นต้นแบบ

(ถ้าเส้นต้นแบบวางอยู่ในลักษณะแนวตั้ง) หรือคลิก

ต าแหน่งด้านบนหรือด้านล่างของเส้นต้นแบบ (ถ้า

เส้นต้นแบบอยู่ในลักษณะแนวนอน)

6. เส้นที่ได้จะมีขนาดเท่าเส้นต้นแบบ โดยจะมีระยะ

ห่างจากเส้นต้นแบบ ตามที่ก าหนดในข้อ 3

ภาพที่ได้จากการ Offset
