195

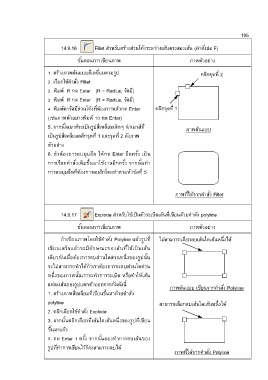

14.9.16 Fillet ส าหรับสร้างส่วนโค้งระหว่างเส้นตรงสองเส้น (ค าสั่งย่อ F)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. สร้างภาพต้นแบบสี่เหลี่ยมตามรูป คลิกจุดที่ 2

2. เรียกใช้ค าสั่ง Fillet
3. พิมพ์ R กด Enter (R = Radius, รัศมี)

3. พิมพ์ R กด Enter (R = Radius, รัศมี)

4. พิมพ์ค่ารัศมีส่วนโค้งที่ต้องการแล้วกด Enter คลิกจุดที่ 1

(เช่นภาพตัวอย่างพิมพ์ 10 กด Enter)

5. จากนั้นเมาส์จะเป็นรูปสี่เหลี่ยมเล็กๆ น าเมาส์ที่ ภาพต้นแบบ

เป็นรูปสี่เหลี่ยมคลิกจุดที่ 1 และจุดที่ 2 ดังภาพ

ตัวอย่าง

6. ถ้าต้องการลบมุมอีก ให้กด Enter อีกครั้ง เป็น

การเรียกค าสั่งเดิมขึ้นมาใช้งานอีกครั้ง จากนั้นท า

การลบมุมอื่นที่ต้องการลบอีกโดยท าตามหัวข้อที่ 5

ภาพที่ได้จากค าสั่ง Fillet

14.9.17 Explode ส าหรับใช้เป็นตัวระเบิดเส้นที่เขียนด้วยค าสั่ง polyline

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

ถ้าเขียนภาพโดยใช้ค าสั่ง Polyline แล้วรูปที่ ไม่สามารถเลือกลบเส้นใดเส้นหนึ่งได้

เขียนเสร็จแล้วจะมีลักษณะของส้นที่ใช้เป็นเส้น
เดียวกันเมื่อต้องการลบส่วนใดส่วนหนึ่งของรูปนั้น

จะไม่สามารถท าได้ถ้าเราต้องการจะลบส่วนใดส่วน

หนึ่งของภาพนั้นเราจะท าการระเบิด หรือท าให้เส้น

แต่ละเส้นของรูปแตกตัวออกจากกันดังนี้ ภาพต้นแบบ เขียนจากค าสั่ง Polyline

1. สร้างภาพสี่เหลี่ยมที่เขียนขึ้นมาด้วยค าสั่ง

polyline สามารถเลือกลบเส้นใดเส้นหนึ่งได้

2. คลิกเลือกใช้ค าสั่ง Explode

3. จากนั้นคลิกเลือกที่เส้นใดเส้นหนึ่งของรูปที่เขียน

ขึ้นมาแล้ว

4. กด Enter 1 ครั้ง จากนั้นลองท าการลบเส้นของ

รูปที่ท าการเขียนไว้ก็จะสามารถลบได้ ภาพที่ได้จากค าสั่ง Polyline
