194

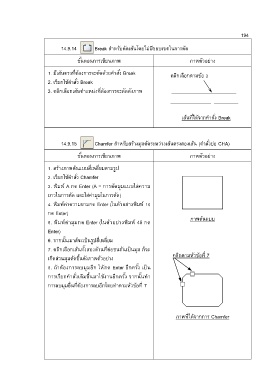

14.9.14 Break ส าหรับตัดเส้นโดยไม่มีขอบเขตในการตัด

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. มีเส้นตรงที่ต้องการจะตัดด้วยค าสั่ง Break คลิกเลือกตามข้อ 3

2. เรียกใช้ค าสั่ง Break
3. คลิกเลือกเส้นต าแหน่งที่ต้องการจะตัดดังภาพ

เส้นที่ได้จากค าสั่ง Break

14.9.15 Chamfer ส าหรับสร้างมุมตัดระหว่างเส้นตรงสองเส้น (ค าสั่งย่อ CHA)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง
1. สร้างภาพต้นแบบสี่เหลี่ยมตามรูป

2. เรียกใช้ค าสั่ง Chamfer

3. พิมพ์ A กด Enter (A = การตัดมุมแบบใส่ความ

ยาวในการตัด และใส่ค่ามุมในการตัด)

4. พิมพ์ค่าความยามกด Enter (ในตัวอย่างพิมพ์ 10

กด Enter)

5. พิมพ์ค่ามุมกด Enter (ในตัวอย่างพิมพ์ 45 กด ภาพต้นแบบ

Enter)

6. จากนั้นเมาส์จะเป็นรูปสี่เหลี่ยม

7. คลิกเลือกเส้นทั้งสองด้านที่ต่อชนกันเป็นมุม ก็จะ
เกิดส่วนมุมตัดขึ้นดังภาพตัวอย่าง คลิกตามหัวข้อที่ 7

8. ถ้าต้องการลบมุมอีก ให้กด Enter อีกครั้ง เป็น
การเรียกค าสั่งเดิมขึ้นมาใช้งานอีกครั้ง จากนั้นท า

การลบมุมอื่นที่ต้องการลบอีกโดยท าตามหัวข้อที่ 7

ภาพที่ได้จากการ Chamfer
