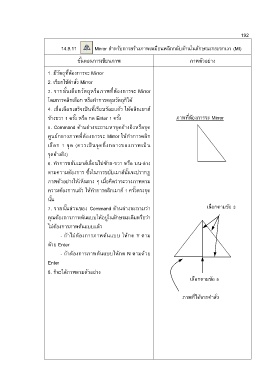

14.9.11 Mirror ส าหรับการสร้างภาพเหมือนพลิกกลับด้านในลักษณะกระจกเงา (MI)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. มีวัตถุที่ต้องการจะ Mirror

2. เรียกใช้ค าสั่ง Mirror
3. จากนั้นเลือกวัตถุหรือภาพที่ต้องการจะ Mirror

โดยการคลิกเลือก หรือท าการคลุมวัตถุก็ได้

4. เมื่อเลือกเสร็จเป็นที่เรียบร้อยแล้ว ให้คลิกเมาส์

ข้างขวา 1 ครั้ง หรือ กด Enter 1 ครั้ง ภาพที่ต้องการจะ Mirror

5. Command ด้านล่างจะถามหาจุดอ้างอิงหรือจุด

ศูนย์กลางภาพที่ต้องการจะ Mirror ให้ท าการคลิก

เลือก 1 จุด (ควรเป็นจุดกึ่งกลางของภาพเป็น

จุดอ้างอิง)

6. ท าการขยับเมาส์เลื่อนไปซ้าย-ขวา หรือ บน-ล่าง

ตามความต้องการ ซึ้งในการขยับเมาส์นั้นจะปรากฏ

ภาพตัวอย่างให้เห็นลาง ๆ เมื่อคิดว่าจะวางภาพตาม

ความต้องการแล้ว ให้ท าการคลิกเมาส์ 1 ครั้งตรงจุด
นั้น
7. จากนั้นส่วนของ Command ด้านล่างจะถามว่า เลือกตามข้อ 3

คุณต้องการภาพต้นแบบให้อยู่ในลักษณะเดิมหรือว่า

ไม่ต้องการภาพต้นแบบแล้ว

- ถ้าไม่ต้องการภาพต้นแบบ ให้กด Y ตาม
ด้วย Enter

- ถ้าต้องการภาพต้นแบบให้กด N ตามด้วย
Enter

- 8. ก็จะได้ภาพตามตัวอย่าง

เลือกตามข้อ 5

ภาพที่ได้จากค าสั่ง

Mirror
