187

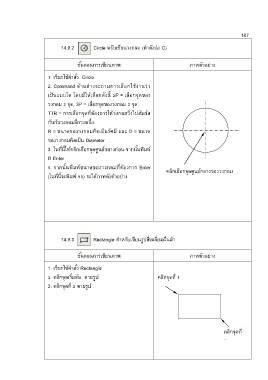

14.9.2 Circle หรับเขียนวงกลม (ค าสั่งย่อ C)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. เรียกใช้ค าสั่ง Circle

2. Command ด้านล่างจะถามการเลือกใช้งานว่า

เป็นแบบใด โดยมีให้เลือกดังนี้ 2P = เลือกจุดของ

วงกลม 2 จุด, 3P = เลือกจุดของวงกลม 3 จุด,

TTR = การเลือกจุดที่ต้องการให้วงกลมวิ่งไปสัมผัส
กันกับวงกลมอีกวงหนึ่ง
R = ขนาดของวงกลมคิดเป็นรัศมี และ D = ขนาด

ของวงกลมคิดเป็น Diameter
3. ในที่นี้ให้คลิกเลือกจุดศูนย์กลางก่อน จากนั้นพิมพ์

D Enter

4. จากนั้นพิมพ์ขนาดของวงกลมที่ต้องการ Enter คลิกเลือกจุดศูนย์กลางของวงกลม

(ในที่นี้จะพิมพ์ 50) จะได้ภาพดังตัวอย่าง

14.9.3 Rectangle ส าหรับเขียนรูปสี่เหลี่ยมผืนผ้า

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. เรียกใช้ค าสั่ง Rectangle

2. คลิกจุดเริ่มต้น ตามรูป คลิกจุดที่ 1
3. คลิกจุดที่ 2 ตามรูป

คลิกจุดที่
2
