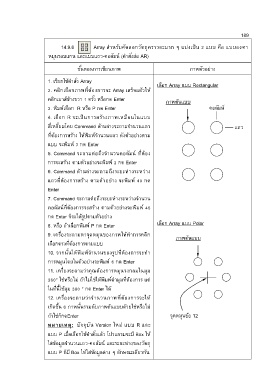

14.9.6 Array ส าหรับคัดลอกวัตถุคราวละมาก ๆ แบ่งเป็น 2 แบบ คือ แบบองศา
หมุนรอบแกน และแบบแถว-คอลัมน์ (ค าสั่งย่อ AR)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง
1. เรียกใช้ค าสั่ง Array เลือก Array แบบ Rectangular

2. คลิกเลือกภาพที่ต้องการจะ Array เสร็จแล้วให้

คลิกเมาส์ข้างขวา 1 ครั้ง หรือกด Enter ภาพต้นแบบ

3. พิมพ์เลือก R หรือ P กด Enter คอลัมน์

4. เลือก R จะเป็นการสร้างภาพเหมือนในแบบ

สี่เหลี่ยมโดย Command ด้านล่างจะถามจ านวนแถว แถว

ที่ต้องการสร้าง ให้พิมพ์จ านวนแถว ดังตัวอย่างตาม

แบบ จะพิมพ์ 3 กด Enter

5. Command จะถามต่อถึงจ านวนคอลัมน์ ที่ต้อง

การจะสร้าง ตามตัวอย่างจะพิมพ์ 2 กด Enter

6. Command ด้านล่างจะถามถึงระยะห่างระหว่าง
แถวที่ต้องการสร้าง ตามตัวอย่าง จะพิมพ์ 40 กด
Enter

7. Command จะถามต่อถึงระยะห่างระหว่างจ านวน

คอลัมน์ที่ต้องการจะสร้าง ตามตัวอย่างจะพิมพ์ 45

กด Enter ก็จะได้รูปตามตัวอย่าง

8. หรือ ถ้าเลือกพิมพ์ P กด Enter เลือก Array แบบ Polar

9. เครื่องจะถามหาจุดหมุนของภาพให้ท าการคลิก ภาพต้นแบบ

เลือกตรงที่ต้องการตามแบบ

10. จากนั้นให้พิมพ์จ านวนของรูปที่ต้องการจะท า

การหมุนโดยในตัวอย่างจะพิมพ์ 6 กด Enter

11. เครื่องจะถามว่าคุณต้องการหมุนวงกลมในมุม

360° ใช่หรือไม่ ถ้าไม่ใช่ให้พิมพ์ค่ามุมที่ต้องการ แต่

ในที่นี้ใช้มุม 360 ° กด Enter ได้
12. เครื่องจะถามว่าจ านวนภาพที่ต้องการจะให้

เกิดขึ้น 6 ภาพนั้นรวมกับภาพต้นแบบด้วยใช่หรือไม่
ถ้าใช่ก็กดEnter จุดหมุนข้อ 12

หมายเหตุ: ปัจจุบัน Version ใหม่ แบบ R และ

แบบ P เมื่อเลือกใช้ค าสั่งแล้ว โปรแกรมจะมี Box ให้

ใส่ข้อมูลจ านวนแถว-คอลัมน์ และระยะห่างของวัตถุ

แบบ P ก็มี Box ให้ใส่ข้อมูลต่าง ๆ ลักษณะเดียวกัน
