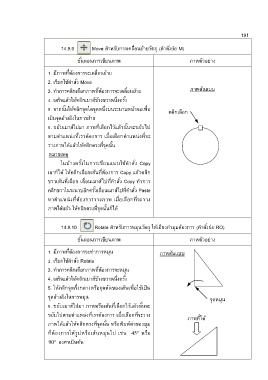

14.9.9 Move ส าหรับการเคลื่อนย้ายวัตถุ (ค าสั่งย่อ M)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. มีภาพที่ต้องการจะเคลื่อนย้าย

2. เรียกใช้ค าสั่ง Move
3. ท าการคลิกเลือกภาพที่ต้องการจะเคลื่อนย้าย ภาพต้นแบบ

4. เสร็จแล้วให้คลิกเมาส์ข้างขวาหนึ่งครั้ง

5. จากนั้นให้คลิกจุดใดจุดหนึ่งบนระนาบหน้าจอเพื่อ คลิกเลือก

เป็นจุดอ้างอิงในการย้าย

6. ขยับเมาส์ไปมา ภาพที่เลือกไว้แล้วนั้นจะขยับไป

ตามต าแหน่งที่เราต้องการ เมื่อเลือกต าแหน่งที่จะ

วางภาพได้แล้วให้คลิกตรงที่จุดนั้น

หมายเหตุ
ในบ้างครั้งในการเขียนแบบใช้ค าสั่ง Copy

เอาก็ได้ ให้คลิกเลือกเส้นที่ต้องการ Copy แล้วคลิก

ขวาเส้นที่เลือก เลื่อนเมาส์ไปที่ค าสั่ง Copy ท าการ

คลิกขวาในระนาบอีกครั้งเลื่อนเมาส์ไปที่ค าสั่ง Paste
หาต าแหน่งที่ต้องการวางภาพ เมื่อเลือกที่จะวาง
ภาพได้แล้ว ให้คลิกตรงที่จุดนั้นก็ได้

14.9.10 Rotate ส าหรับการหมุนวัตถุ ให้เอียงท ามุมต้องการ (ค าสั่งย่อ RO)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. มีภาพที่ต้องการจะท าการหมุน ภาพต้นแบบ

2. เรียกใช้ค าสั่ง Rotate

3. ท าการคลิกเลือกภาพที่ต้องการจะหมุน

4. เสร็จแล้วให้คลิกเมาส์ข้างขวาหนึ่งครั้ง
5. ให้คลิกจุดกึ่งกลางหรือจุดตัดของเส้นเพื่อใช้เป็น

จุดอ้างอิงในการหมุน จุดหมุน

6. ขยับเมาส์ไปมา ภาพหรือเส้นที่เลือกไว้แล้วนั้นจะ
ขยับไปตามต าแหน่งที่เราต้องการ เมื่อเลือกที่จะวาง ภาพที่ได้

ภาพได้แล้วให้คลิกตรงที่จุดนั้น หรือพิมพ์ค่าของมุม

ที่ต้องการให้รูปหรือเส้นหมุนไป เช่น 45  หรือ

90  องศาเป็นต้น
