193

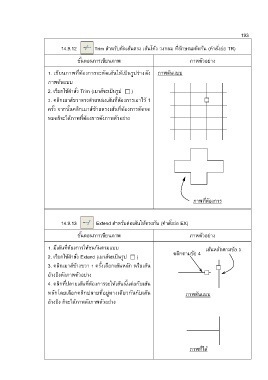

14.9.12 Trim ส าหรับตัดเส้นตรง เส้นโค้ง วงกลม ที่ลักษณะตัดกัน (ค าสั่งย่อ TR)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. เขียนภาพที่ต้องการจะตัดเส้นให้เป็นรูปร่างดัง ภาพต้นแบบ

ภาพต้นแบบ
2. เรียกใช้ค าสั่ง Trim (เมาส์จะเป็นรูป )

3. คลิกเมาส์ขวาตรงต าแหน่งเส้นที่ต้องการเอาไว้ 1

ครั้ง จากนั้นคลิกเมาส์ซ้ายตรงเส้นที่ต้องการตัดจด

หมดก็จะได้ภาพที่ต้องการดังภาพตัวอย่าง

ภาพที่ต้องการ

14.9.13 Extend ส าหรับต่อเส้นให้ตรงกัน (ค าสั่งย่อ EX)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. มีเส้นที่ต้องการให้ชนกันตามแบบ เส้นหลักตามข้อ 3
2. เรียกใช้ค าสั่ง Extend (เมาส์จะเป็นรูป ) คลิกตามข้อ 4

3. คลิกเมาส์ข้างขวา 1 ครั้งเลือกเส้นหลัก หรือเส้น

อ้างอิงดังภาพตัวอย่าง

4. คลิกที่ปลายเส้นที่ต้องการจะให้เส้นนั้นต่อกับเส้น

หลักโดยเลือกคลิกปลายที่อยู่ทางเดียวกันกับเส้น ภาพต้นแบบ

อ้างอิง ก็จะได้ภาพดังภาพตัวอย่าง

ภาพที่ได้
