198

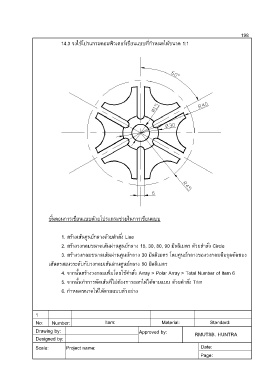

                            14.3 จงใช้โปรแกรมคอมพิวเตอร์เขียนแบบที่ก าหนดให้ขนาด 1:1





























                        ขั้นตอนการเขียนแบบด้วยโปรแกรมช่วยในการเขียนแบบ



                            1. สร้างเส้นศูนย์กลางด้วยส าสั่ง Line
                            2. สร้างวงกลมขนาดเส้นผ่านศูนย์กลาง 15, 30, 80, 90 มิลลิเมตร ด้วยส าสั่ง Circle

                            3. สร้างวงกลมขนาดเส้นผ่านศูนย์กลาง 30 มิลลิเมตร โดยศูนย์กลางของวงกลมคือจุดตัดของ
                       เส้นตรงแนวระดับกับวงกลมเส้นผ่านศูนย์กลาง 90 มิลลิเมตร


                            4. จากนั้นสร้างวงกลมเพิ่มโดยใช้ค าสั่ง Array > Polar Array > Total Number of Item 6
                            5. จากนั้นท าการตัดเส้นที่ไม่ต้องการออกให้ได้ตามแบบ ด้วยค าสั่ง Trim
                            6. ก าหนดขนาดให้ได้ตามแบบตัวอย่าง




                 1
                 No:      Number:               Item:                    Material:            Standard:
                 Drawing by:                                   Approved by:             RMUTSB. HUNTRA

                 Designed by:
                 Scale:       Project name:                                               Date:
                                                                                          Page:
