197

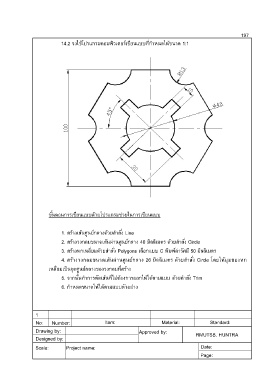

14.2 จงใช้โปรแกรมคอมพิวเตอร์เขียนแบบที่ก าหนดให้ขนาด 1:1
ขั้นตอนการเขียนแบบด้วยโปรแกรมช่วยในการเขียนแบบ
1. สร้างเส้นศูนย์กลางด้วยส าสั่ง Line
2. สร้างวงกลมขนาดเส้นผ่านศูนย์กลาง 40 มิลลิเมตร ด้วยส าสั่ง Circle
3. สร้างหกเหลี่ยมด้วยส าสั่ง Polygons เลือกแบบ C พิมพ์ค่ารัศมี 50 มิลลิเมตร
4. สร้างวงกลมขนาดเส้นผ่านศูนย์กลาง 26 มิลลิเมตร ด้วยส าสั่ง Circle โดยให้มุมของหก
เหลี่ยมเป็นจุดศูนย์กลางของวงกลมที่สร้าง
5. จากนั้นท าการตัดเส้นที่ไม่ต้องการออกให้ได้ตามแบบ ด้วยค าสั่ง Trim
6. ก าหนดขนาดให้ได้ตามแบบตัวอย่าง
1
No: Number: Item: Material: Standard:
Drawing by: Approved by:
Designed by: RMUTSB. HUNTRA
Scale: Project name: Date:
Page:
