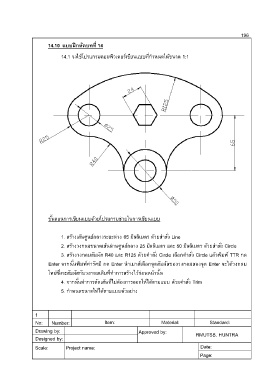

14.10 แบบฝึกหัดบทที่ 14
14.1 จงใช้โปรแกรมคอมพิวเตอร์เขียนแบบที่ก าหนดให้ขนาด 1:1
ขั้นตอนการเขียนแบบด้วยโปรแกรมช่วยในการเขียนแบบ
1. สร้างเส้นศูนย์กลางระยะห่าง 65 มิลลิเมตร ด้วยส าสั่ง Line
2. สร้างวงกลมขนาดเส้นผ่านศูนย์กลาง 25 มิลลิเมตร และ 50 มิลลิเมตร ด้วยส าสั่ง Circle
3. สร้างวงกลมสัมผัส R40 และ R125 ด้วยค าสั่ง Circle เลือกค าสั่ง Circle แล้วพิมพ์ TTR กด
Enter จากนั้นพิมพ์ค่ารัศมี กด Enter น าเมาส์เลือกจุดสัมผัสของวงกลมสองจุด Enter จะได้วงกลม
ใหม่ซึ่งจะสัมผัสกับวงกลมเดิมที่ท าการสร้างไว้ก่อนหน้านั้น
4. จากนั้นท าการตัดเส้นที่ไม่ต้องการออกให้ได้ตามแบบ ด้วยค าสั่ง Trim
5. ก าหนดขนาดให้ได้ตามแบบตัวอย่าง
