188

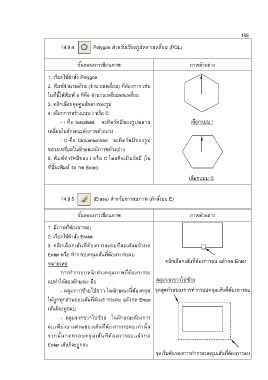

14.9.4 Polygon ส าหรับเขียนรูปหลายเหลี่ยม (POL)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. เรียกใช้ค าสั่ง Polygon

2. พิมพ์จ านวนด้าน (จ านวนเหลี่ยม) ที่ต้องการ เช่น

ในที่นี้ให้พิมพ์ 6 ก็คือ จ านวนเหลี่ยมหกเหลี่ยม

3. คลิกเลือกจุดศูนย์กลางของรูป

4. เลือกการสร้างแบบ I หรือ C
- I คือ Inscribed จะคิดรัศมีของรูปหลาย เลือกแบบ I

เหลี่ยมในลักษณะดังภาพตัวอย่าง

- C คือ Circumscribed จะคิดรัศมีของรูป
หลายเหลี่ยมในลักษณะดังภาพตัวอย่าง

5. พิมพ์ค่ารัศมีของ I หรือ C โดยคิดเป็นรัศมี (ใน

ที่นี้จะพิมพ์ 50 กด Enter)

เลือกแบบ C

14.9.5 (Erase) ส าหรับการลบภาพ (ค าสั่งย่อ E)

ขั้นตอนการเขียนภาพ ภาพตัวอย่าง

1. มีภาพที่ต้องการลบ

2. เรียกใช้ค าสั่ง Erase

3. คลิกเลือกเส้นที่ต้องการจะลบทีละเส้นแล้วกด

Enter หรือ ท ากรอบคลุมเส้นที่ต้องการจะลบ

หมายเหตุ คลิกเลือกเส้นที่ต้องการลบ แล้วกด Enter
การท ากรอบหน้าต่างคลุมภาพที่ต้องการจะ

ต้องการลบ
ลบท าได้สองลักษณะ คือ คลุมจากขวาไปซ้าย
- คลุมจากซ้ายไปขวา ในลักษณะนี้ต้องคลุม จุดสุดท้ายของการท ากรอบคลุมเส้นที่ต้องการลบ

ให้ถูกทุกส่วนของเส้นที่ต้องการจะลบ แล้วกด Enter

เส้นก็จะถูกลบ ต้องการลบ
- คลุมจากขวาไปซ้าย ในลักษณะต้องการ

ลบเพียงบางส่วนของเส้นที่ต้องการจะลบเท่านั้น

จากนั้นก ด ครอบคลุมเส้นที่ต้องการลบแล้วกด
Enter เส้นก็จะถูกลบ

จุดเริ่มต้นของการท ากรอบคลุมเส้นที่ต้องการลบ

ต้องการลบ
