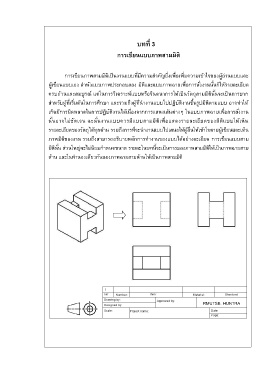

บทที่ 3
การเขียนแบบภาพสามมิติ
การเขียนภาพสามมิติเป็นงานแบบที่มีความส าคัญยิ่งเพื่อเพิ่มความเข้าใจของผู้อ่านแบบและ
ผู้เขียนแบบเอง ล าพังแบบภาพประกอบสอง มิติและแบบภาพฉายเพื่อการสั่งงานนั้นก็ให้รายละเอียด
ครบถ้วนและสมบูรณ์ แต่ในการวิเคราะห์แบบหรือจินตนาการให้เป็นวัตถุสามมิตินั้นจะเป็นการยาก
ส าหรับผู้ที่เริ่มต้นในการศึกษา และรวมถึงผู้ที่น างานแบบไปปฏิบัติงานขึ้นรูปมิติตามแบบ อาจท าให้
เกิดมีการผิดพลาดในการปฏิบัติงานได้เนื่องจากการแสดงเส้นต่างๆ ในแบบภาพฉายเพื่อการสั่งงาน
นั้นอาจไม่ชัดเจน ฉะนั้นงานแบบควรมีแบบสามมิติเพื่อแสดงรายละเอียดของมิติแบบให้เห็น
รายละเอียดของวัตถุได้ทุกด้าน รวมถึงการที่จะน างานแบบไปเสนอให้ผู้อื่นให้เข้าใจตามผู้เขียนและเห็น
ภาพมิติของงาน รวมถึงสามารถอธิบายหลักการท างานของแบบได้อย่างละเอียด การเขียนแบบสาม
มิตินั้น ส่วนใหญ่จะไม่นิยมก าหนดขนาด รายละในบทนี้จะเป็นการมองภาพสามมิติให้เป็นภาพฉายสาม
ด้าน และในท านองเดียวกันมองภาพฉายสามด้านให้เป็นภาพสามมิติ
