47

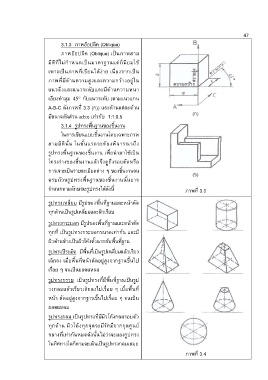

3.1.3 ภาพอ๊อปลิค (Oblique)
ภาพอ๊อปลิค (Oblique) เป็นภาพสาม

มิติที่ไม่ก าหนดเป็นมาตรฐานแต่ก็นิยมใช้
เพาะเป็นภาพที่เขียนได้ง่าย เนื่องจากเป็น

ภาพที่มีด้านความสูงและความกว้างอยู่ใน

แนวดิ่งและแนวระดับและมีด้านความหนา

เอียงท ามุม 45  กับแนวระดับ (ตามแนวแกน

A-B-C ดังภาพที่ 3.3 (ก)) และด้านแต่ละด้าน
(ก)
มีขนาดสัดส่วน a:b:c เท่ากับ 1:1:0.5

3.1.4 รูปทรงพื้นฐานของชิ้นงาน
ในการเขียนแบบชิ้นงานโดยเฉพาะภาพ

สามมิตินั้น ในขั้นแรกจะต้องพิจารณาถึง
รูปทรงพื้นฐานของชิ้นงาน เพื่อน ามาใช้เป็น

โครงร่างของชิ้นงานแล้วจึงดูถึงรอยตัดหรือ
การเจาะเป็นรายละเอียดต่าง ๆ ของชิ้นงานจน
(ข)
ครบถ้วนรูปทรงพื้นฐานของชิ้นงานนั้นอาจ

จ าแนกตามลักษณะรูปทรงได้ดังนี้ ภาพที่ 3.3

รูปทรงเหลี่ยม มีรูปของพื้นที่ฐานและหน้าตัด

ทุกด้านเป็นรูปเหลี่ยมและผิวเรียบ

รูปทรงกระบอก มีรูปของพื้นที่ฐานและหน้าตัด

ทุกที่ เป็นรูปทรงกระบอกขนาดเท่ากัน และมี

ผิวด้านข้างเป็นผิวโค้งตั้งฉากกับพื้นที่ฐาน

รูปทรงปิระมิด มีพื้นที่เป็นรูปเหลี่ยมแล้วเรียว

เล็กลง เมื่อพื้นที่หน้าตัดอยู่สูงจากฐานขึ้นไป

เรื่อย ๆ จนเป็นยอดแหลม

รูปทรงกรวย เป็นรูปทรงที่มีพื้นที่ฐานเป็นรูป

วงกลมแล้วเรียวเล็กลงไปเรื่อย ๆ เมื่อพื้นที่

หน้า ตัดอยู่สูงจากฐานขึ้นไปเรื่อย ๆ จนเป็น

ยอดแหลม

รูปทรงกลม เป็นรูปทรงที่มีผิวโค้งกลมรอบตัว

ทุกด้าน ผิวโค้งทุกจุดจะมีรัศมีจากจุดศูนย์

กลางที่เท่ากันหมดดังนั้นไม่ว่าจะมองรูปทรง

ในทิศทางใดก็ตามจะเห็นเป็นรูปทรงกลมเสมอ
ภาพที่ 3.4
