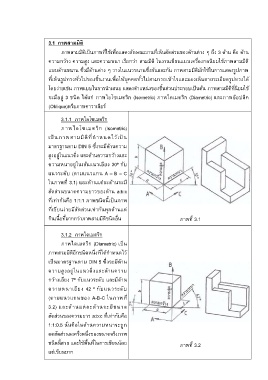

3.1 ภาพสามมิติ
ภาพสามมิติเป็นภาพที่ใช้เพื่อแสดงลักษณะงานที่เห็นสัดส่วนของด้านต่าง ๆ ถึง 3 ด้าน คือ ด้าน

ความกว้าง ความสูง และความหนา เรียกว่า สามมิติ ในงานเขียนแบบเครื่องกลนิยมใช้ภาพสามมิติ
แบบด้านขนาน ซึ่งมีด้านต่าง ๆ วางในแนวขนานซึ่งกันและกัน ภาพสามมิติมักใช้ในการแสดงรูปภาพ

ที่เห็นรูปทรงทั่วไปของชิ้นงานเพื่อให้บุคคลทั่วไปสามารถเข้าใจและมองเห็นลายระเอียดรูปทรงได้
โดยง่ายเช่น ภาพแบบในการน าเสนอ แสดงต าแหน่งของชิ้นส่วนประกอบเป็นต้น ภาพสามมิติที่นิยมใช้

จะมีอยู่ 3 ชนิด ได้แก่ ภาพไอโซเมตริก (Isometric) ภาพไดเมตริก (Diametric) และภาพอ๊อปลิค
(Oblique)หรือภาพคาวาเลียร์

3.1.1 ภาพไอโซเมตริก
ภาพไอโซเมตริก (Isometric)

เป็ นภาพสามมิติที่ก าหนดไว้เป็ น

มาตรฐานตาม DIN 5 ซึ่งจะมีด้านความ

สูงอยู่ในแนวดิ่ง และด้านความกว้างและ

ความหนาอยู่ในเส้นแนวเอียง 30º กับ

แนวระดับ (ตามแนวแกน A – B – C

ในภาพที่ 3.1) และด้านแต่ละด้านจะมี

สัดส่วนขนาดความยาวของด้าน a:b:c

ที่เท่ากันคือ 1:1:1 ภาพชนิดนี้เป็นภาพ

ที่เขียนง่ายมีสัดส่วนเท่ากันทุกด้านแต่

กินเนื้อที่มากกว่าภาพสามมิติชนิดอื่น ภาพที่ 3.1

3.1.2 ภาพไดเมตริก

ภาพไดเมตริก (Diametric) เป็น
ภาพสามมิติอีกชนิดหนึ่งที่ได้ก าหนดไว้

เป็นมาตรฐานตาม DIN 5 ซึ่งจะมีด้าน

ความสูงอยู่ในแนวดิ่งและด้านความ
กว้างเอียง 7º กับแนวระดับ และมีด้าน

ความหนาเอียง 42 º กับแนวระดับ
(ตามแนวแกนของ A-B-C ในภาพที่

3.2) และด้านแต่ละด้านจะมีขนาด
สัดส่วนของความยาว a:b:c ที่เท่ากับคือ

1:1:0.5 นั่นคือในด้านความหนาจะถูก

ลดสัดส่วนลงครึ่งหนึ่งของขนาดจริงภาพ

ชนิดนี้สวย และใช้พื้นที่ในการเขียนน้อย ภาพที่ 3.2

แต่เขียนยาก
